敬告用户：

     请在使用本仪器前，详细阅读本说明书。

     仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。

     玻璃电极的保质期为一年，出厂一年后，不管是否使用过，其性能都会受到影响，应及时更换。

     第一次使用的pH电极或长期停用的pH电极，在使用前必须在3mol/L氯化钾溶液中浸泡24小时。

目 录

一、         概述

二、         仪器主要技术性能

三、         仪器结构

四、         仪器使用

五、         仪器的维护与维修

六、         仪器的成套性

七、         附录

一、概述

   PHSJ－3F型实验室pH 计是一台智能型的实验室常规分析测量器，它适用于医药、环保、高等院校和科研单位的化验室测量水溶液中pH值，也可用于测量各种离子选择电极的电极电位和溶液温度。

仪器特点：

•仪器按照GLP操作规范设计，具有时钟功能、自动和手动温度补偿、自动校准、自动计算电极的百分斜率和零电位值、自诊断和断电保护等功能。

•仪器对测量结果可以贮存、删除、查阅、打印。仪器最多可贮存200套测量的实验数据，并提供多种打印模式供用户选择。

•在(0.0～60.0)℃温度范围内，用户可选择五种pH缓冲溶液对仪器进行一点或二点标定。用户通过调节等电位点，可以测量纯水、超纯水和锅炉水的pH值，这样，仪器可以广泛地满足用户的需求。

•仪器带有RS－232接口，可接TP－16型打印机打印测量结果或与计算机通讯。

二、仪器主要技术性能

1 仪器级别：0.01级

2 测量范围：(0.00～14.00)pH

电子单元测量范围：pH：(-2.00～20.00)pH

                    mV：(-1999～1999)mV

                    温度：(-5.0～135.0)℃

3 分辨率    pH：0.01pH

           mV：1mV

           温度：0.1℃

4 电子单元基本误差  pH：0.01pH1个字

                    mV：0.1%FS

                    温度：0.3℃

5 自动和手动温度补偿范围：(0.0～135.0)℃

6 标定方式：在(0.0～60.0)℃温度范围内，一点或二点自动标定

7 用于校准仪器的五种标准缓冲溶液(25.0℃)：

 0.05mol/L           草酸氢钾                 1.67pH

 0.05mol/L           磷苯二甲酸氢钾           4.00pH

 0.025mol/L          混合磷酸盐               6.86pH

 0.01mol/L           硼砂                     9.18pH

                      饱和氢氧化钙             12.45pH

8 仪器正常工作条件：环境温度：(5～35)℃；相对湿度：不大于80％

                 供电电源： 直流通用电源(9V DC，500mA)

                     除地磁场外，周围无电磁场干扰

9 外形尺寸(mm)：290×200×75(长×宽×高)

10 重量(kg)：约1kg

三、仪器结构

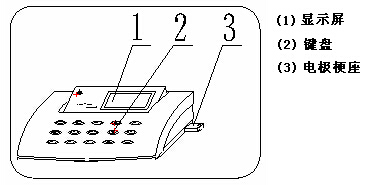

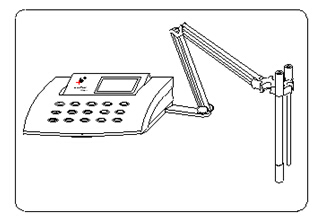

1 仪器正面图

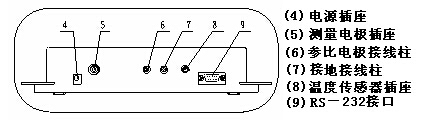

2 仪器后面板

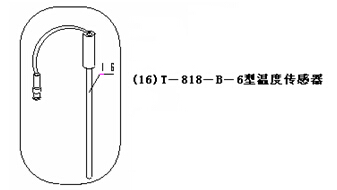

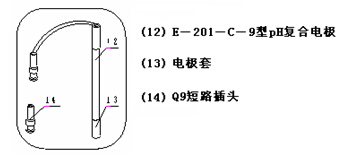

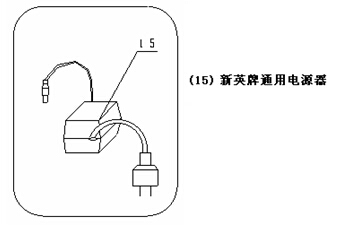

3 仪器配件

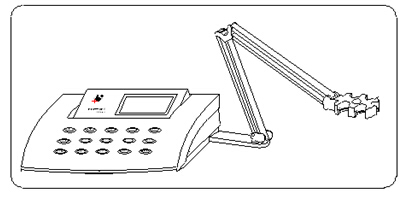

（10）多功能电极架

四、仪器使用

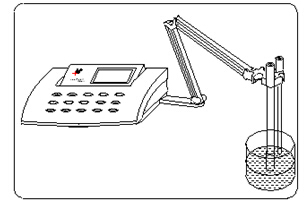

1 仪器安装

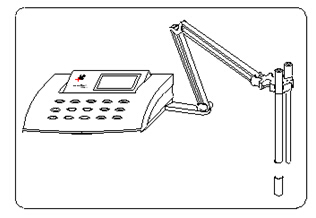

a. 多功能电极架（10）插入电极梗座（3）内。

b.pH复合电极（12）和温度传感器（16）夹在多功能电极架（10）上。

c.拉下pH复合电极（12）前端的电极套（13）。

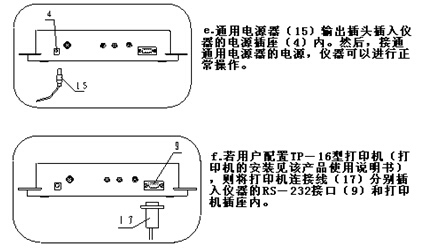

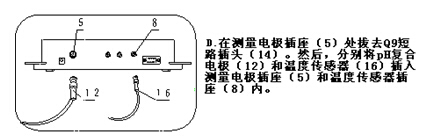

e. 用蒸馏水清洗复合电极，清洗后用滤纸吸干电极底部的水份。然后将复合电极和温度传感器浸入被测溶液中。

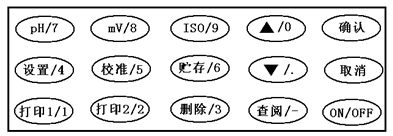

2 键盘

3 仪器功能介绍

     仪器有五种工作状态。即pH测量、mV测量、设置参数、电极标定和等电位点选择。仪器各工作状态可通过相应的键进行切换。11

     仪器在pH或mV测量状态下，有打印、贮存、删除和查阅功能。

4 开机

     按下“ON/OFF”键，仪器自动进入pH测量状态。仪器显示如下界面：

5 参数设置

     当仪器处于pH或mV测量状态下，按下“设置”键，仪器即进入“设置参数”状态。显示界面如下：

仪器可以设置日期、手动温度、测量方式、打印方式、操作者编号和标定间隔时间等参数。用户通过“▲”或“▼”键移动光标“▶”指向所需设置的参数项，按“确定”键，则对选中的参数项进行设置。如按“取消”键，仪器退出设置参数状态，进入pH或mV测量状态。

日期设置

当光标“▶”指日期设置参数项时，按“确定”键，仪器显示如上。用户通过“▲”或“▼”键移动光标“——”，通过“数字”键对所需要修改“年、月、日、时、分、秒”项进行修改。然后，按“确定”键予以确认。日期修改完毕，按“取消”键退出日期设置状态，仪器进入设置参数状态。

•手动温度设置

当光标“▶”指手动温度设置参数项时，按“确定”键，仪器显示如上。通过“数字”键设置手动温度值。然后，按“确定”键予以确认，设置完毕，按“取消”键退出手动温度设置状态，仪器进入设置参数状态。手动温度设置范围(0.0～135.0)℃。

 测量方式设置

当光标“▶”指测量方式设置参数项时，按“确定”键，仪器显示如下。用户通过“▲”或“▼”键移动光标“▶”指向所需测量方式。

若设定连续测量方式，按“确定”键予以确认，仪器自动退出测量方式设置状态。

若设定定时测量方式，按“确定”键，仪器进入定时设置，通过“数字”键设置定时值，定时范围(1～60)分钟。再按“确定”键予以确认，仪器自动退出测量方式设置状态。

若设定平衡测量方式，按“确定”键，仪器进入平衡设置，通过“数字”键设置平衡值，平衡范围(1～5)mV。再按“确定”键予以确认，仪器自动退出测量方式设置状态。

•打印方式设置

当光标“▶”指打印方式设置参数项时，按“确定”键，仪器显示如下。用户通过“▲”或“▼”键移动光标“▶”指向所需打印方式。再按“确定”键予以确认，仪器自动退出打印方式设置状态。

•操作者编号设置

当光标“▶”指操作者编号设置参数项时，按“确定”键，仪器显示如下。用户通过“数字”键设置操作者编号，编号范围(0～9)。再按“确定”键予以确认，仪器自动退出操作者编号设置状态。

•标定间隔时间设置

当光标“▶”指标定间隔时间设置参数项时，按“确定”键，仪器显示如下。用户通过“数字”键设置所需的标定间隔时间，标定间隔时间设置范围(0～240)小时。再按“确定”键予以确认，设置完毕，按“取消”键退出标定间隔时间设置状态，仪器进入设置参数状态。

6 等电位点

  仪器处于任何工作状态下，按下“ISO”键，仪器即进入“等电位点”选择工作状态。仪器设有3个等电位点，即等电位点7.00pH、12.00pH、17.00pH。用户可通过“▲”或“▼”键选用所需的等电位点。

  一般水溶液的pH测量选用等电位点7.00pH。

    纯水和超纯水溶液的pH测量选用等电位点12.00pH。

    测量含有氨水溶液的pH值选用等电位点17.00pH。

    此时，pH、mV和校准键均有效。如按下其中某一键，则仪器进入相应的工作状态。

7 电极标定

•一点标定

    一点标定含义是只采用一种pH标准缓冲溶液对电极系统进行定，用于自动校准仪器的定位值。仪器把pH复合电极的百分斜率作为100％，在测量精度要求不高的情况下，可采用此方法，简化操作。操作步骤如下：

a 将pH 复合电极插入仪器的测量电极插座内，并将该电极用蒸馏水清洗干净，放入pH标准缓冲溶液A中（规定的五种pH标准缓冲溶液中的任意一种）。

b 在仪器处于任何工作状态下，按“校准”键，仪器即进入“标定1”工作状态，此时，仪器显示“标定1”以及当前测得pH值和温度值。

c 当显示屏上的pH值读数趋于稳定后，按“确认”键，仪器显示“标定1结束”以及pH值、E0值和斜率值，说明仪器已完成一点标定。

此时，pH、mV和校准键均有效。如按下其中某一键，则仪器进入相应的工作状态。

•二点标定

    二点标定是为了提高pH的测量精度。其含义是选用二种pH标准缓冲溶液对电极系统进行标定，测得pH复合电极的实际百分斜率和定位值。操作步骤如下：

a 在完成一点标定后，将电极取出重新用蒸馏水清洗干净，放入pH标准缓冲溶液B中。

b 再按“校准”键，使仪器进入“标定2”工作状态，仪器显示“标定2”  以及当前的pH值和温度值。

c 当显示屏上的pH值读数趋于稳定后，按下“确认”键，仪器显示“标定2结束”以及pH值、E0值和斜率值，说明仪器已完成二点标定。

此时，pH、mV键均有效。如按下其中某一键，则仪器进入相应的工作状态。

  注：仪器经过标定后得到的参数值关机后不会丢失。

8 pH值测量

开机，如用户不需对pH复合电极进行校准，则仪器自动进入pH设置的测量方式工作状态，仪器显示当前溶液的pH值、温度值以及电极的百分斜率。若需对pH电极进行标定，则可按本节中“电极标定”进行操作，然后再按“pH”键，仪器进入pH设置的测量方式工作状态。

若pH设置连续测量工作状态，则仪器进行连续采样测量。

若pH设置定时测量工作状态，当仪器连续测量的时间到达设置定时时间，“定时测量”光标不停闪烁，则仪器停止采样测量并保持当前测量数据。此时，按其他功能键后，再按“pH”键仪器重新计时测量。

若pH设置平衡测量工作状态，当仪器连续测量的电位值到达设置电位值，“平衡测量”光标不停闪烁，则仪器停止采样测量并保持当前测量数据。此时，按其他功能键后，再按“pH”键仪器重新测量。

注：当仪器显示屏左下角显示Err 1时，说明斜率值超出（85%～110%）当仪器显示屏左下角显示Err 2 时，说明E0值超出（0.01pH）当仪器显示屏左下角显示Note 1 时，说明超出设定标定间隔时间

9 电极电位(mV)值测量

不论仪器处于何种工作状态，按“mV”键，仪器即进入mV设置的测量方式工作状态，此时仪器显示当前的电极电位(mV)值和温度值。其测量方式工作状态的功能与pH相同。

10 温度测量

   当仪器处于“pH”或“mV”测量工作状态时，仪器接入温度传感器时，仪器显示为测得溶液的温度值“XX.X℃（ATC）。仪器不接入温度传感器时，仪器显示设置手动温度值“XX.X℃（MTC）。

11 贮存功能

当仪器处于pH或mV测量工作状态时，按“贮存”键，仪器显示“顺序号”和“贮存”，并将仪器在当前测量工作状态下测得实验数据贮存到存贮器内，贮存完毕，仪器自动返回当前测量工作状态。

  注：仪器贮存的顺序号连接上一次贮存的序列号，最多可贮存测得的实验数据200套。若存贮器已存满了200套实验数据，再贮存实验数据，仪器则自动删除该存贮器内的全部实验数据，重新从“No.1”开始贮存实验数据。

12 删除功能

当仪器处于pH或mV测量工作状态时，按“删除”键，仪器显示“数据全部删除？”，再按“确认”键，仪器显示“删除...”，并将删除仪器在当前测量工作状态下的存贮器内全部实验数据。删除完毕，仪器自动返回当前测量工作状态。若误按“删除”键，则可按“取消”键，仪器也自动返回当前测量工作状态。

若要删除存贮器内某一组实验数据，则参照本节中“查阅功能”进行操作。

13 打印功能。

打印开始前,请参照打印机说明书,将波特率设为2400。将打印机连接线插入RS－232接口内。

•即时打印

当仪器处于pH或mV测量工作状态时，按“打印1”键，仪器显示“打印...”，并打印仪器在当前测量工作状态下测得的实验数据，打印完毕，仪器自动返回当前测量工作状态。

即时打印格式：             08/02/01

10:08:30

                    pH：9.00

mV：988

                   MTC：26.1

•打印存贮器内的数据

    当仪器处于pH或mV测量工作状态时，按“打印2”键，仪器显示如下。用户通过“▲”或“▼”键移动光标“▶”指向所需打印，再按“确定”键予以确认。若误按“打印2”键，则可按“取消”键，仪器自动返回当前测量工作状态。

若选择“部分打印”，用户通过“数字”键设置打印起始日期和结束日期，设置完毕。按“确定”键，仪器进入打印工作状态，打印完毕，仪器自动返回当前测量工作状态。

若用户只设置打印起始日期，按“确定”键，仪器只打印起始日期这一组实验数据。

若选择“全部打印”，按“确定”键，仪器打印存贮器内的所有实验数据，打印完毕，仪器自动返回当前测量工作状态。

若误按“打印2”键，则可按“取消”键，仪器自动返回当前测量工作状态。

一般打印格式：  No.1

                --------------------

08/02/01

10:08:30

                    pH：4.00

mV：177

                    MTC：25.1

                ---------------------

No.2

--------------------

08/02/07

15:38:08

                      pH：6.44

mV：-17

                    ATC：25.1

                ---------------------

No.3

--------------------

08/02/14

09:09:20

                      pH:14.74

mV：-507

                    ATC：25.0

                ---------------------

GLP打印格式：  No.1

--------------------

08/02/21

09:09:20

                      pH:14.74

mV：-507

                    ATC：25.0

                    ISO:17.00pH

                    K:100.0%

                    E0:-49mV

                    Operator:3

                ---------------------

No.2

--------------------

08/02/22

09:17:36

                      pH: 5.77

mV：  24

                    ATC：24.8

                    ISO:12.00pH

                    K:99.8%

                    E0:-6mV

                    Operator:8

                ---------------------

注：如果存贮器内没有贮存数据，仪器将显示“数据没有贮存数据！”。按“取消”键，仪器自动返回当前测量工作状态。

14 查阅功能

当仪器处于pH或mV测量工作状态时，按“查阅”键，仪器即进入查阅功能，通过按“▲”和“▼”键，可查阅当前测量工作状态下存贮器内的全部实验据。若要退出查阅功能，按“取消”键，仪器自动返回当前测量工作状态。

如果用户发现存贮的某个实验数据组确实无用，则按“删除”键，仪器提示是否删除，用户按“确认”键，即可删除此数据。但是，数据一旦被删除就不能再恢复，望用户切记。如用户误按“删除”键，则按“取消”键，仪器自动返回查阅功能。

注：如果存贮器内没有贮存数据，仪器将显示“没有贮存数据！”。按“取消”键，仪器自动返回当前测量工作状态。

五、仪器的维护与维修

1 维护

•仪器的输入端(测量电极的插座)必须保持干燥清洁。仪器不用时，将Q9  短路插头插入插座，防止灰尘及水汽浸入。在环境湿度较高的场所使用  时，应把电极插头用干净纱布擦干。

•电极避免长期浸在蒸馏水,蛋白质溶液和酸性氟化物溶液中; 避免与有机  硅油接触; 电极经长期使用后, 如发现斜率略有降低,  则可把电极下端  浸泡在4％HF(氢氟酸)中3～5秒钟, 用蒸馏水洗净, 然后在0.1mol/L盐酸溶液中浸泡, 使之复新。

2 维修

•开机前, 须检查电源是否接妥, 应保证仪器良好接地。电极的连接须可  靠,防止腐蚀性气体侵袭。

•接通电源后, 若显示屏不亮, 应检查电源器是否有电压输出。

•若仪器显示的pH值不正常, 应检查复合电极插口是否接触良好,电极内  溶液是否充满，若仍不能正常工作, 则可更换电极。

•若上述各种情况排除后, 仪器仍不能正常工作, 则与我厂有关部门联系。

六、 仪器的成套性

1 PHSJ―3F型实验室pH计电子单元             1台

2  E―201―C―9型pH复合电极                 1支

3  T―818―B―6型温度传感器                  1支

4       直流通用电源器（9V DC,500mA）

   注：电源插头：中心(＋)，外壳(－)          1台

5  附件一套，以随机装箱单为准

七、附 录

   附录1   pH缓冲溶液的配制

1       pH1.67标准缓冲溶液：称取GR四草酸氢钾2.61g溶于1000ml重蒸馏水中。

2       pH4.00标准缓冲溶液: 称取GR磷苯二甲酸氢钾10.21g溶于1000ml的重蒸馏水中。

3       pH6.86标准缓冲溶液: 称取GR磷酸二氢钾3.4g、GR磷酸氢二钠3.55g溶于1000ml的重蒸馏水中。

4       pH9.18标准缓冲溶液: 称取GR硼酸钠3.81g溶于1000ml的重蒸馏水中。

5       pH12.45标准缓冲溶液：将大于2g过量氢氧化钙粉末加入盛有（约5～10g/L）重蒸馏水聚乙烯瓶中, 剧烈振荡30min, 取清液使用。

附录2   缓冲溶液的pH值与温度关系对照表
