1 概述
DDSJ-308A型电导率仪是一台智能型的实验室常规分析仪器,它适用于实验室精确测量水溶液的电导率及温度、总溶解固态量(TDS)及温度,也可用于测量纯水的纯度与温度,以及海水及海水淡化处理中的含盐量的测定(以NaCl为标准)。
本仪器具有以下特点:
● 仪器可进行电导率、TDS、盐度及温度测量。
● 仪器采用微处理器技术,使仪器具有自动温度补偿、自动校准、量程自动切换等功能。仪器具有断电保护功能,在仪器使用完毕关机后或非正常断电情况下,仪器内部贮存的测量数据和设置的参数不会丢失。
● 仪器的测量结果可以贮存、删除、查阅、保持、打印或传送到PC机。仪器最多可贮存各50套电导率、TDS或盐度测量的实验数据,并提供两套打印模式供用户选择。
● 具有标定功能,用户可用此功能标定电极常数或TDS转换系数。
● 为方便用户操作,开机后,仪器将直接进入上次关机时的测量状态。
● 仪器带有RS-232接口,可接TP-16型打印机打印测量结果或与计算机通讯。
● 仪器采用点阵式液晶显示,全中文操作界面,使用简单方便。仪器采用 新颖轻触键,可靠性好。
2 仪器主要技术性能
2.1 测量范围
2.1.1 仪器级别:1.0级
2.1.2 电导率
电导率测量范围为:(0~1.999×105)μS/cm,共分成六档量程,六档量程间自动切换。具体如下:
(0~1.999)μS/cm
(2.00~19.99)μS/cm
(20.0~199.9)μS/cm
(200~1999)μS/cm
(2.00~19.99)mS/cm
(20.0~199.9)mS/cm(用电极常数10时)
测量高电导率时,一般采用大常数的电导电极,当电导率≥20.00mS/cm时,必须采用电极常数为5或10的电极;当电导率≥100.00mS/cm时,必须采用电极常数为10的电极。
2.1.3 TDS
TDS测量范围为:(0~99900)mg/L,共分成五档量程,五档量程间自动切换。具体如下:
(0~10.00)mg/L
(10.0~100.0)mg/L
(100~1000)mg/L
(1.00~10.00)g/L
(10.0~99.90)g/L (用电极常数5或10时)
测量高TDS时,一般采用大常数的电导电极,当TDS≥10.00 g/L时,必须采用电极常数为5或10的电极。
2.1.4 盐度
测量范围为:盐的质量分数 (0.0~80.0) ×10-3。
测量盐度时,一般采用常数10的电导电极,当盐度≥10.0ppt时,必须采用电极常数为10的电极。
2.1.5 温度
温度测量范围为:(-5.0~105.0)℃。
2.2 电子单元基本误差
(a) 电导率:0.5%(FS) 1个字
(b) 盐度: 0.1%
(c) 温度: 0.3℃1个字
2.3 稳定性: 0.3%(FS) 1个字/3h
2.4 重复性:0.16%(FS)
2.5 仪器正常工作条件
环境温度:(5~35)℃;
相对湿度:不大于85%;
供电电源:新英牌YX-965K通用电源器(9V DC,300mA内正外负)
除地磁场外,周围无电磁场干扰
2.6 外形尺寸,长×宽×高, mm:290×200×70
2.7 重量, kg:约1
3 仪器结构
3.1 仪器正面图
(1)显示屏
(2)键盘
(3)电极梗座
3.2 仪器后面板
(4) 电源插座
(5) 测量电极插座
(6) 接地接线柱
(7) 温度传感器插座
(8) RS-232 (九针) 接口
3.3 键盘
仪器面板上共有15个操作键,分别为:模式、打印1、打印2、查阅、贮存、删除、标定、电极常数、温补系数、▲、▼、保持、确认、取消、ON/OFF等。各键功能分别定义如下:
•“模式”键:用于电导率、TDS及盐度测量工作状态之间的转换。
•“打印1”键:用于打印当前的测量数据。
•“打印2”键:用于打印贮存的测量数据。
•“查阅”键:用于查阅仪器所贮存的测量数据。
•“贮存”键:用于贮存测量数据。
•“删除”键:用于删除贮存的测量数据。
•“标定”键:用于标定电极常数或TDS转换系数。
•“电极常数”键:用于设置电极常数或TDS转换系数。
•“温补系数”键:用于设置温度补偿系数。
•“▲”、“▼”键:用于调节参数。
•“保持”键:用于锁定本次测量数据。
•“确认”键:用于确认仪器当前的操作数据或操作状态。
•“取消”键:用于从各种工作状态返回到测量状态。
•“ON/OFF”键:用于仪器的开机或关机。
3.4 仪器配件及附件

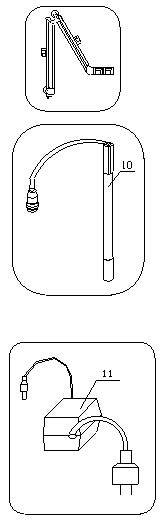

(9) 多功能电极架
(10)DJS―1C型电导电极 (11)通用电源器

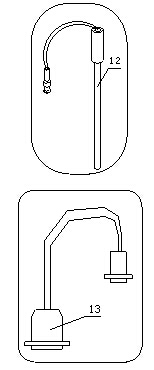

(12)T-818-B-6型温度传感器
(13)连接线
(14)选购件:
a DJS-10型电导电极
b DJS-0.1型电导电极
4 仪器使用
4.1 仪器安装

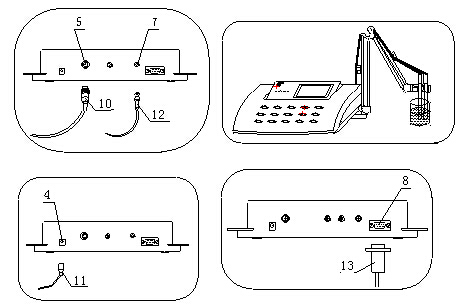

a.将多功能电极架(9)插入电极梗座(3)内。
b.将电导电极(10)和 温度传感器(12)夹在多功能电极架(9)上。
c.分别将电导电极(10)和温度传感器(12)的插头插入测量电极插座(5)和温度传感器插座(7)内。
d. 用蒸馏水清洗电导电极和温度传感器,再用被测溶液清洗一次。然后将电导电极和温度传感器浸入被测溶液中。
e.将通用电源器(11)输出插头插入仪器的电源插座(4)内。然后,接通通用电源器的电源,仪器可以进行正常操作。
f.若用户配置TP―16型打印机(打印机的安装见该产品使用说明书),则将打印机连接线(13)分别插入仪器的RS―232接口(8)和打印机插座内。
4.2 电导电极的选用
4.2.1 电导率范围及对应电极常数推荐表
电导率范围 μS/cm | 电阻率范围 Ω·cm | 推荐使用电极常数 cm-1 |
0.05~2 | 20M~500k | 0.01,0.1 |
2~200 | 500k~5k | 0.1,1.0 |
200~2000 | 5k~500 | 1.0 |
2000~20000 | 500~50 | 1.0,10 |
2000~2×105 | 500~5 | 10 |
对常数1.0、10类型的电导电极有“光亮”和“铂黑”二种形式,镀铂电极习惯称作铂黑电极;光亮电极较好的测量范围为0~1000μS/cm,超过1000μS/cm测量误差较大。
4.2.2 TDS范围及对应电极常数推荐表
TDS范围 mg/l | 电导率范围 μS/cm | 推荐使用电极常数 cm-1 |
0~1000 | 0~2000 | 1.0 |
1000~10000 | 2000~20000 | 1.0,10 |
1000~19990 | 2000~40000 | 10 |
4.2.3 盐度测量电导电极选用
盐度测量时,一般选用电极常数10的电导电极;1.00%以下盐度也可选用电极常数1的铂黑电导电极。
4.3 开机
按下“ON/OFF”键,仪器将显示厂标、仪器型号、名称,即“DDSJ-308A型电导率仪”。几秒后,仪器自动进入上次关机时的测量工作状态,此时仪器采用的参数为用户最新设置的参数。如果用户不需改变参数,则无需进行任何操作,即可直接进行测量。测量结束后,按“ON/OFF”键,仪器关机。
4.4 仪器功能操作
4.4.1 测量功能:
仪器有电导率、TDS、盐度三种测量功能,按“模式”键可以在三种模式间进行转换。
例如:仪器开始为电导率测量状态,将显示如下:
按一次“模式”键,仪器进入盐度测量状态,将显示如下:
再按一次“模式”键,仪器进入TDS测量状态,将显示如下:
仪器关机时处于何种测量状态,下次开机时仪器将自动进入这种测量状态。
在电导率及TDS测量时,温度电极接上,仪器自动按设定的温度系数将电导率补偿到25.0℃时的值;温度电极不接,仪器显示待测溶液未经补偿的原始电导率值。
在盐度测量时,温度电极接上,仪器自动将盐度补偿到18.0℃时的值;温度电极不接,仪器显示待测溶液未经补偿的盐度值。
4.4.2 电极常数设置功能
电导电极出厂时,每支电极都标有一定的电极常数值。用户需将此值输入仪器。
例如:电导电极的常数为0.98,则具体操作步骤如下:
在电导率测量状态下,按“电极常数”键,仪器显示:
其中,“选择”指选择电极常数档次(本仪器设计有五种电极常数档次值,即:0.01、0.1、1.0、5.0和10.0),“调节”指调节当前档次下的电极常数值。用“▲”或“▼”键即可调节常数或选择档次。
b. 按“▲”或“▼”键修改到电极标出的电极常数值:0.98。
c. 按“确认”键,仪器自动将电极常数值0.98存入并返回测量状态,在测量状态中即显示此电极常数值。
又例如:电导电极的常数为10.20,具体操作步骤如下:
a. 在电导率测量状态下,按“电极常数”键
b. 再按“电极常数”键
c. 按“▲”或“▼”键修改电极档次至10.0。
d. 再按“电极常数”键,仪器显示:
e. 按▲或▼键修改到电极标出的电极常数值:10.20。
f. 按“确认”键,仪器自动将电极常数值10.20存入并返回测量状态。
总之,用“电极常数”键可在电极常数档次选择和常数调节两个状态间翻转。用“▲”或“▼”键可进行电极常数档次选择或常数调节。
4.4.3 转换系数的设置
在TDS测量状态下,有时候需设置TDS的转换系数。在TDS测量状态下,按“电极常数”键。
按“▲”或“▼”键修改到需要的转换系数,按“确认”键,仪器保存设置的转换系数值,并返回测量状态。
4.4.4 温度系数设置功能
在电导率或TDS测量状态下,按“温补系数”键,仪器进入温补系数调节状态。
用户若要测量溶液的温度系数可按如下操作。
一般水溶液电导率值测量的温度系数α选择0.02
温度补偿的参比温度为25℃
当温度传感器不接入仪器时,仪器无温度补偿作用,
仪器显示值即为当时温度下的电导率值。
溶液温度系数计算:(测量时仪器不接温度传感器)
a. 将被测液置于(25±0.1)℃的恒温水浴中,记录测量电导率为K25
b. 将被测液置于温度为t的恒温水浴中,记录测量电导率Kt
c. Kt=K25[1+α(t-25)],计算温度系数α
d. 将计算得到的温度系数α输入仪器中。
用户可根据测量溶液的温度系数,按“▲”或“▼”键修改,最后按“确认”键,仪器自动将修改好的温度补偿系数存入并返回测量状态。
在盐度测量状态下,温度系数已全部贮存在仪器中,用户不可修改,此时按“温度系数”键不起作用。
4.4.5 标定功能
4.4.5.1 电导电极常数的标定
电导电极出厂时,每支电极都标有电极常数值。用户若怀疑电极常数不正确,用以下步骤进行标定:
根据电极常数,选择合适的标准溶液(见表1),配制方法(见表2),标
准溶液与电导率值关系表(见表3);
a. 将电导电极接入仪器,将温度电极拔去,仪器则认为温度为25.0℃,此时仪器所显示的电导率值是未经温度补偿的绝对电导率值;
b. 用蒸馏水清洗电导电极, 再用被测溶液清洗一次电极;
c. 将电导电极浸入校准溶液中;
d. 控制溶液温度恒定为:(25.0±0.1)℃或(20.0±0.1)℃或(18.0±0.1)℃或(15.0±0.1)℃;
e. 接上电源,进入电导率测量工作状态;
f. 根据所用的电导电极按4.2节选择好电极常数的档次(分0.01、0.1、1.0、5.0、10.0五档),并回到电导测量状态;
g. 待仪器读数稳定后,按下“标定”键,仪器显示如下:
h. 按“▲”或“▼”键,使仪器显示表3中所对应的数据,然后,按“确认”键,仪器将自动计算出电极常数值并贮存(具断电保护功能),随即自动返回到测量状态;按“取消”键,仪器不作电极常数标定并返回测量状态。
表1 测定电极常数的KCL标准溶液
电极常数(l/cm) | 0.01 | 0.1 | 1 | 10 |
KCL溶液近似浓度(mol/L) | 0.001 | 0.01 | 0.01或0.1 | 0.1或1 |
表2 标准溶液的组成
近似浓度(mol/L) | 容量浓度KCL(g/L)溶液(20℃空气中) |
1 | 74.2650 |
0.1 | 7.4365 |
0.01 | 0.7440 |
0.001 | 将100mL 0.01mol/L的溶液稀释至1升 |
表3 KCL溶液近似浓度及其电导率值关系
近似浓度 (mol/L) | 温 度 | ||||
15.0℃ | 18.0℃ | 20.0℃ | 25.0℃ | 30.0℃ | |
电导率值 μS/cm | |||||
1 | 12120 | 97800 | 101700 | 111310 | 131100 |
0.1 | 10455 | 11163 | 11644 | 12852 | 15353 |
0.01 | 1141.4 | 1220.0 | 1273.7 | 1408.3 | 1687.6 |
0.001 | 118.5 | 126.7 | 132.2 | 146.6 | 176.5 |
4.4.5.2 TDS转换系数的标定
根据被测溶液的性质和及测量范围,选择合适的标准溶液。电导率与TDS标准溶液关系表见表4。
a. 按4.4.5.1节操作,先标定好电极的常数,使仪器进入TDS测量状态;
b. 用蒸馏水清洗电导电极,用校准溶液再清洗一次电极;
c. 将电导电极浸入校准溶液中,控制溶液温度恒定为:(25.0±0.1)℃;
d. 待仪器读数稳定后,按下“标定”键
e. 按“▲”或“▼”键,使仪器显示表4中所对应的数据,然后,按“确认”键,仪器将自动计算出TDS转换系数并贮存(具断电保护功能),随即自动返回到测量状态;按“取消”键,仪器不作TDS转换系数标定并自动返回测量状态。
表4 电导率与TDS标准溶液关系表
电导率(μS/cm) | KCl (mg/L) | NaCl (mg/L) | 442 (mg/L) |
TDS标准值 | |||
23 | 11.6 | 10.7 | 14.74 |
84 | 40.38 | 38.04 | 50.5 |
447 | 225.6 | 215.5 | 300 |
1413 | 744.7 | 702.1 | 1000 |
1500 | 757.1 | 737.1 | 1050 |
2070 | 1045 | 1041 | 1500 |
2764 | 1382 | 1414.8 | 2062.7 |
8974 | 5101 | 4487 | 7608 |
12880 | 7447 | 7230 | 11367 |
15000 | 8759 | 8532 | 13455 |
80000 | 52168 | 48384 | 79688 |
1、442表示40%Na2SO4、40%NaHCO3、20%NaCl。
2、表中列出的值为25℃时情况下的值。
4.4.6 贮存功能
如果用户需将当前测得的数据(或TDS或盐度)存贮起来,在测量状态下,按“贮存”键,仪器即将当前测量数据贮存起来。每种测量模式最多
可存贮50套测量数据,超过50套,仪器将自动重复从头存贮。贮存时,仪器显示当前存贮号和存贮标志。下图为电导率测量模式下电导率存贮时的显示示意图。存贮完毕,仪器自动返回测量状态。
4.4.7 删除功能
如果需要将贮存的测量数据全部删除,可在测量状态下,按下“删除”键,仪器即进入删除功能,可删除当前测量模式下的贮存数据。如用户想删除存贮的电导率数据,可在电导率测量模式下,按“删除”键进行删除;想删除盐度、TDS数据则在盐度、TDS测量模式下按“删除”键进行删除。仪器将提示用户,需要用户确认。下图为删除电导率存贮数据示意图:
此时,用户按“确认”键,仪器将全部删除所贮存的电导率数据,并返回测量状态;按“取消”键,仪器将不进行删除操作,自动返回测量状态。
仪器若没有贮存数据,将显示对应测量模式存贮器空字样,提示用户。片刻后,自动返回测量状态。
1、存贮的数据一旦被删除,便不能恢复!
2、若用户需删除某个无用的数据时,可按4.4.10查阅功能下的几个其他功能的操作方法进行删除。
4.4.8 即时打印功能
可打印当前测量数据或将当前测量数据输入PC机。
在测量状态下,用户若想打印当前测量数据,只需接上TP-16打印机,正确设置打印机,接通打印机电源,按“打印1”键,仪器即打印当前测量数据。打印完毕,自动返回测量状态。
若RS-232接口与PC机相连,按“打印1”键,仪器即将当前测量数据直接输入PC机,由PC机接收(PC机上接收需有我公司配套开发的接收软件)
1、TP-16打印机的设置为:波特率设置为9600,无奇偶位,即DIP开关设置为: 1-ON,2-OFF,3-OFF,4-OFF,5-ON,6-ON。
2、仪器必须在断电情况下连接打印机或PC机。
4.4.9 存贮打印功能
可打印存贮的测量数据或将存贮的测量数据输入PC机。
在任何测量状态下,若用户需打印存贮的测量数据时,只需连接打印机,按“打印2”键,仪器将依次全部打印对应测量模式下的存贮数据,仪器一边打印,一边显示被打印的数据。打印完毕,自动返回测量状态。如用户想打印存贮的电导率数据,可在电导率测量模式下,按“打印2”键,仪器将打印存贮的全部电导率数据;在盐度或TDS测量模式下,可打印存贮的全部盐度或TDS数据。
4.4.10 查阅功能
对于存贮起来的测量数据,用户如需查阅,则在测量状态下,按“查阅”键即可查阅存贮数据。如用户想查阅存贮的电导率数据,则可在电导率测量模式下按“查阅”键,仪器即显示存贮的电导率数据,图示为电导率模式下的查阅示意图,其中第一行显示此模式下存贮的数据总数,右下角显示当前查阅的模式,仪器一次最多显示三个存贮数据。
用户按“▲”或“▼”键可依次查阅存贮的所有数据。按“取消”键退出查阅功能,返回测量状态。
如果用户需要查阅其他模式下的存贮数据,如在查阅电导率存贮数据时想进一步查阅盐度或TDS的存贮数 据,此时,用户不必退出查阅状态,可直接按“模式”键,依次查阅盐度或TDS的存贮数据。
另外,在查阅状态下,仪器还具有以下功能:
1 在查阅状态下,如果用户需要将某个数据打印出来(或者将此数据输入PC机),则只需使箭头指向要打印的数据,然后按“打印2”键,仪器即将此数据通过打印机打印出来(或者输入PC机)。
2 如果用户发现存贮的某个数据确实无用,则可使箭头指向此数据,然后按“删除”键,仪器提示确认后,用户按“确认”键,即可删除此数据。但是,数据一旦被删除就不能再恢复,望用户切记。
4.4.11 保持功能
在测量状态下,按“保持”键,仪器将锁定本次测量的数据,使显示的测量数据保持不变,便于用户读取或记录。用户再按一下“保持”键或
“取消”或“模式”键可取消锁定状态,返回正常的测量状态。
5 仪器的维护
5.1 电极的连接须可靠,防止腐蚀性气体侵入。
5.2 开机前,须检查电源是否接妥。
5.3 接通电源后,按“ON/OFF”键,若显示屏不亮,应检查电源器是否有电输出。
5.4 在仪器的测量状态下,如果用户按“取消”键,仪器将显示选择中英文,这是正常现象。用户可根据实际情况选择中文或英文菜单。
5.5 电极的不正确使用常引起仪器工作不正常。应使电极完全浸入溶液中。电极安装地点应注意:避免安装在“死”角,而要安装在水流循环良好的地方。
5.6 对于高纯水的测量,须在密闭流动状态下测量,且水流方向应使水能进入开口处,流速不宜太高。
5.7 如仪器显示“溢出”,则说明所测值已超出仪器的测量范围,此时用户应马上关机,并换用电极常数更大的电极,然后再进行测量。
5.8 电导率超过3000μS/cm时,为保证测量精度,最好使用DJS-1C型铂黑电极进行测量。
5.9 若上述各种情况排除后, 仪器仍不能正常工作, 则与我公司有关部门联系。
6 仪器的成套性
1 DDSJ―308A型电导率仪 1台
2 DJS―1C型铂黑电极 1支
3 T-818-B-6型温度传感器 1支
4 通用电源器(9VDC,500mA,中心正,外壳负) 1台
5 附件一套,以随机装箱单为准
用户订货须知
1. 仪器出厂时配套电极为DJS-1C型铂黑电极(电极常数为1.00)。
2. 用户根据电导率的测量范围,在订货时参照本说明书4.2.1节选用合适的电极。
温度系数计算方法
用户若要测量溶液的温度系数可按如下操作。
一般水溶液电导率值测量的温度系数α选择0.02温度补偿的参比温度为25℃当温度传感器不接入仪器时,仪器无温度补偿作用,仪器显示值即为当时温度下的电导率值。溶液温度系数计算:(测量时仪器不接温度传感器)
a. 将被测液置于(25±0.1)℃的恒温水浴中,记录测量电导率为K25
b. 将被测液置于温度为t的恒温水浴中,记录测量电导率Kt
c. Kt=K25[1+α(t-25)],计算温度系数α
d. 将计算得到的温度系数α输入仪器中。
