上海雷磁JPB-607A型便携式溶解氧测定仪使用说明书

时间:2015-8-13 9:51:27      阅读:20425

目

1  概述

2  仪器主要技术性能

3  仪器结构

4  仪器使用

5  仪器的维护与维修

6  仪器的成套性

7  附录

1  概述

JPB—607A型便携式溶解氧测定仪,主要是为方便用户携带方便,适用于现场和野外操作而设计的。可同时显示溶解氧值和温度值。该仪器适用于自来水水源监测、水产养殖场、环保、污水处理厂、饮料行业及科研单位等部门对水体溶解氧的测定。


JPB—607A型便携式溶解氧测定仪点击查看价格

2  仪器主要技术性能

2.1  测量范围:

  溶解氧浓度:(0.0~20.0)mg/L;

 温度:(0.0~40.0)℃。

2.2  自动温度补偿范围:(0~40)℃;

2.3  盐度校准范围:(0~35.0)g/L。

2.4  电子单元的示值误差:±0.1mg/L±1个字。

2.5  电子单元的稳定性:在3h内应不超过0.1mg/L1个字。

2.6  仪器示值误差:

a)      溶解氧:±0.3mg/L;

b)      温度:±0.5℃。

2.7  仪器重复性:应不大于0.15mg/L。

2.8  传感器响应时间:不大于45s(2O℃时90%响应)。

2.9  传感器零值误差:应不超过O.1mg/L。

2.10 仪器工作条件:

a)      环境温度:(O~4O)℃;

b)      相对湿度:不大于90%;

c)      被测样品温度:(O~40)℃;

d)      供电电源:AA碱性电池二节;

e)      除地磁场外,无显著电磁场影响。

2.11 外形尺寸 L×b×h:165mm×75mm×30mm;

2.12 仪器重量(kg):0.3。

2.13 最大额定功率(mW):约35

3  仪器结构

3.1仪器组成

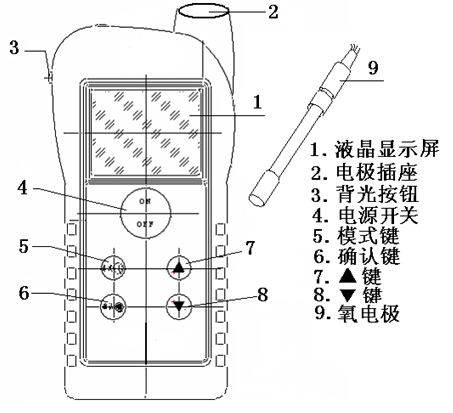

           图1仪器整机图

3.2 显示

仪器采用宽屏幕液晶(LCD)显示,数字清晰,同时具有操作提示功能,能指示多种工作状态。当仪器“LOBAT”标志显示,说明仪器电池电压不足,应立即更换电池。

3.3  键盘

本仪器的操作控制仅仅通过面板上的四个键盘实现,这四个键盘将贯穿整个仪器的使用过程。

“背光按钮”:按住此键,则液晶处于背光显示状态。

“ON/OFF”键:仪器电源开关。

“模式”键:按下此键,可以切换仪器“溶解氧浓度测量/零氧校准/满度校准/盐度设置”工作状态。

“确认”键:当仪器处于“零氧校准/满度校准/盐度设置”工作状态时,按下此键,贮存仪器当前工作状态测量值。

“▲”和“▼”键:当仪器处于“盐度设置”工作状态时,调节该参数值。

3.4  电极系统

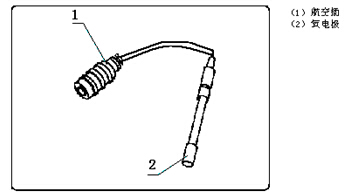

   图2 DO-957型极谱式氧电极

4   仪器使用

4.1 初次使用

现在您已经初步了解了仪器的功能并熟悉了如何通过键盘去控制仪器的运行,下面就可以进行详细的操作。接下来的叙述将逐渐带领您熟练地使用本仪器。

4.2 电源上电

当您第一次使用本仪器时请打开仪器机箱后面板电池盖,将二节AA碱性电池按照机箱内指示的“+”、“-”方向装入机箱,盖上电池盖。您可按下“ON/OFF”键,仪器液晶将全显,约几秒后仪器自动进入溶解氧浓度测量工作状态。仪器有溶解氧浓度测量、零氧校准、满度校准和盐度设置四个工作状态,这四个工作状态可通过“模式”键进行轮流切换,切换流程为“溶解氧浓度测量→零氧校准→满度校准→盐度设置→溶解氧浓度测量”。溶解氧浓度测量显示界面如下:



警告:当您长时间不使用本仪器时,请打开仪器后盖,取出电池。

注意:当仪器未接DO-957溶解氧电极或电极内的温度电极损坏时仪器显示温度值为25.0℃,溶解氧值按照25.0℃进行测量补偿。

若您是第一次使用或长时间未使用,请先进行氧电极的校准,具体操作请参考4.3。

4.3 校准功能

    在溶解氧浓度测量前,为了获得准确的测量结果,溶解氧电极必需进行极化、校准。仪器具有零氧校准、满度校准和盐度设置。极化:新电极、24小时以上不进行使用的电极或更换电解液的电极,电极需(30~60)min通电极化时间,电极离开仪器或关机1h内需要(5~25)min通电极化时间,极化后,才能进行校准、测量。

4.3.1 零氧校准

将溶解氧电极放入5%的新鲜配制的亚硫酸钠溶液中,在仪器处于溶解氧测量工作状态下,按“模式”键,仪器即进入“零氧校准”工作状态,待读数稳定后,按“确定”键,贮存电极当前的零氧值,零氧校准结束。此时,仪器还处于“零氧校准”工作状态。再按“模式”键,仪器进入“满度校准”工作状态。零氧校准显示界面如下:



注意:在零氧校准时仪器显示“E1”,说明零氧电流太大。请检查电极是否正确放入零氧溶液内。

4.3.2 满度校准

把溶解氧电极从溶液中取出,用水冲洗干净,用滤纸小心吸干薄膜表面的水分,并放入盛有蒸馏水容器(如三角烧瓶、高脚烧杯中)靠近水面的空气上或者放入空气中,但电极表面不能占上水滴,在仪器处于“零氧校准”工作状态下,按“模式”键,仪器即进入“满度校准”工作状态,待读数稳定后,按“确定”键,贮存电极当前的满度值,满度校准结束。此时,仪器还处于“满度校准”工作状态。再按“模式”键,仪器进入“盐度设置”工作状态。满度校准显示界面如下:



注意:在满度校准时仪器显示“E2”,说明电流太小。请检查电极薄膜表面是否有水珠,其次检查电极的内溶液是否充足。

注:如果用户在校准时,因操作失误或按键按错而使仪器测不正

常,则须按“▲”键,再按“▼”键,使仪器恢复初始状态,然后重新校准。

4.3.3 盐度设置

溶解氧值与盐度值有关,仪器内部预设的盐度值为0.0g/L,测量前应选择合适的盐度值(注意:一般情况下不需要进行盐度校准,仪器预设值为0.0 g/L。)。

在仪器处于“满度校准”工作状态下,按“模式”键,仪器即进入盐度设置”工作状态。此时仪器显示当前设置的盐度值,可以按“▲”键或“▼”键修改盐度值,修改为实际盐度值后,按“确定”键,贮存仪器修改后盐度值,则完成盐度设置。此时,仪器还处于“盐度校准”工作状态。再按“模式”键,仪器进入“溶解氧浓度测量”工作状态。盐度设置显示界面如下:



4.4  测量

  仪器完成上述零氧校准、满度校准后,将电极浸入被测溶液中,此时仪器的读数即为被测水样的溶解氧值。

5   仪器的维护与维修

5.1 维护

5.1.1仪器的插座必须保持清洁、干燥,切忌与酸、碱、盐溶液接触。仪器长时间不使用时,应将电池取出。

5.1.2 溶解氧电极不用时,应将电极储藏于煮沸冷却后的蒸馏水中,切忌将电极浸入亚硫酸钠溶液中,因为上述溶液一旦渗透到电极腔体内,会使电极性能恶化。

5.2  故障排除

5.2.1 开机前检查

开机前,须检查电池是否装好。电极的连接须可靠,防腐蚀性气体侵入。

5.2.2 开机后,仪器不工作或显示屏不亮,应检查电池接法是否正确,或更换电池使用。

5.2.3 新装电解液和薄膜后,溶解氧电极输出低,无法校准。在将电极接到仪器并开机极化后,仪器显示读数仍然达不到所需的数值。则有二种可能:一是薄膜与黄金阴极没有紧贴,二是可能黄金阴极表面没有润湿,可在桌子或凳子上轻敲氧电极。如果读数增加,则表示电极功能已恢复。

5.2.4 溶解氧电极在经过通电极化后,零氧指标高于技术条件。可能是阴极破坏所引起的,检查黄金阴极表面是否有凹坑和洞眼;检查黄金阴极周围区域是否与基座脱开。

5.2.5 其它

若上述各种情况排除后, 仪器仍不能正常工作, 则与我厂维修部门联系。

6  仪器的成套性

a)      JPB-607A型便携式溶解氧测定仪              1台

b)      DO-957型溶解氧电极                        1支

c)      附件一套,以随机装箱单为准

7  附录

本表摘自ISO5813-1983水质分析—水中溶解氧的测定—碘量滴定法

温度()

CS

(mg/L)

CS

(mg/L)

温度()

CS

(mg/L)

CS

(mg/L)

0.0

14.46

0.0925

21.0

8.90

0.0467

1.0

14.22

0.0890

22.0

8.73

0.0453

2.0

13.82

0.0857

23.0

8.57

0.0440

3.0

13.44

0.0827

24.0

8.41

0.0427

4.0

13.09

0.0798

25.0

8.25

0.0415

5.0

12.74

0.0771

26.0

8.11

0.0404

6.0

12.42

0.0745

27.0

7.96

0.0393

7.0

12.11

0.0720

28.0

7.82

0.0382

8.0

11.81

0.0697

29.0

7.69

0.0372

9.0

11.53

0.0675

30.0

7.56

0.0302

10.0

11.26

0.0653

31.0

7.43



11.0

11.01

0.0633

32.0

7.30



12.0

10.77

0.0614

33.0

7.18



13.0

10.53

0.0595

34.0

7.07



14.0

10.30

0.0577

35.0

6.95



15.0

10.08

0.0559

36.0

6.84



16.0

9.86

0.0543

37.0

6.73



17.0

9.66

0.0527

38.0

6.63



18.0

9.46

0.0511

39.0

6.53



19.0

9.27

0.0496

40.0

6.41



20.0

9.08

0.0481
