目录

1. 安全注意事项

2. 纯水机的简介

3. 纯水机的安装

4. 纯水机的使用

5. 纯水机的维护

6. 故障诊断与排除

本说明书详细介绍了GT-30型实验室纯水机的原理和结构、安装和调试及维护等。若您是初次使用，请务必仔细阅读后，再进行实际操作。

1. 安全注意事项

警告：

• 连接电源应符合国家规定的安全要求，需有良好的接地

• 切勿擅自拆开或者改装本纯水机，以免导致故障或漏水事故

• 切勿在机器上方覆盖东西或堆放重物，阻碍散热将可能导致机器损坏或火灾事故

• 安装调试时需断开电源，切勿用湿手触碰电源插头

注意：

• 使用时需避免阳光直射，以免造成微生物的大量滋生，污染机器内部的过水元件。

• 当储水桶储有水时，放出的纯水和超纯水的瞬间水流比较湍急，用户在取水时请务必注意。




2.纯水机简介

2.1 纯水机功能特点介绍

• 自动、手动工作模式灵活选择

• 自动停机报警功能（进水低压、水箱水满时）

• 双路在线水质监控

• 水质超标自动排放

• RO膜自动/手动冲洗功能

• 耗材使用剩余时间显示

• 采用快速插拔接口

• 整体耗材组件，更换方便快捷

2.2 纯水机运行要求

• 进水要求：城市自来水，温度5～40℃，压力0.15－0.3Mpa，

• 电导率<330μs/cm

• 环境温度：0～40℃

• 相对湿度：≤80%

• 电源要求：220V/50Hz

2.3 技术指标(进水水温25℃时)

• 超纯水: 电阻率≥10 MΩ.cm±10%(达到GB/T6682一级分析实验室用水要求)

吸光度（254nm,1cm光程）：≤0.001

可溶性硅（SiO₂）：＜0.01mg/L

• 纯水: 电导率≤10μs/cm±10%

• 最大造水速度30L/h±20%

• 最大取水速度 1.5L/min±20%

2.4 纯水机主要部件功能介绍

2.4.1 前置三级预处理滤芯

可有效去除进水中的颗粒、胶体、有机物、余氯等杂质，防止RO膜阻塞或被氧化。从右往左依次是：

第一级：10寸A型PP滤芯（5μm）

第二级：10寸A型果壳活性炭85C

第三级：10寸A型CTO滤芯

2.4.2 反渗透组件（FS-3013-400反渗透膜）

是目前应用最广的一种脱盐技术。反渗透膜可以去除水中95～99%的无机离子、细菌、病毒、有机物（分子量>500）等。用以生产纯水。

2.4.3 离子交换树脂

离子交换树脂的结构是小颗粒的多孔球状结构，表面带有用于离子交换的官能团，能快速高效地交换水中的阴阳离子，用以生产高电阻率的超纯水。

注：1.建议前置滤芯使用寿命300小时，反渗透膜使用寿命2000小时。

2.本机采用抛弃型离子交换树脂，当树脂失效超纯水水质超标时，需更换新的离子交换树脂以保证超纯水水质。

2.5纯水机工作流程图

2.6 结构特征

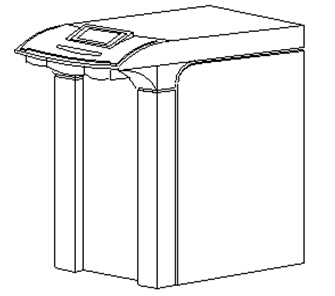

2.6.1 外形图

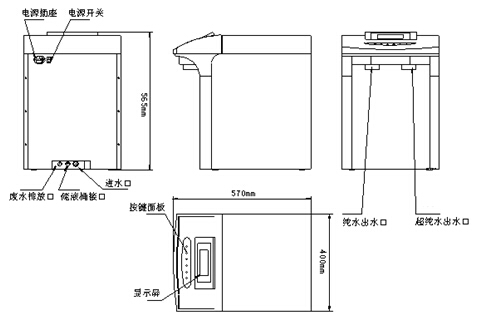

2.6.2 视图

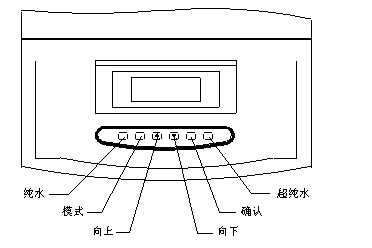

2.6.3 操作面板图

2.6.4 键盘功能介绍

“纯水”键—— 纯水取水/停止控制按键

“模式”键—— 用于进入纯水机的各项参数设置菜单或返回至初始界面

“▲”键—— 光标上移或数字加

“▼”键—— 光标下移或数字减

“确定”键—— 确认所输入的数据及命令

“超纯水”键—— 超纯水取水/停止控制按键

2.6.5 外形尺寸(mm)

长×宽×高;  570×400×565

2.6.6 重量:30Kg

3 纯水机安装

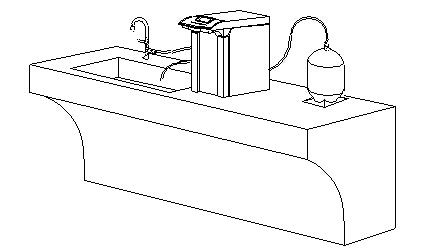

3.1 与水源的连接;与储水桶的连接（选配）

3.2 前置滤芯安装：

（1）用螺丝刀逆时针拧下机箱两侧后方6只螺丝，将侧盖板向后抽出。

机箱左侧内部如图所示：

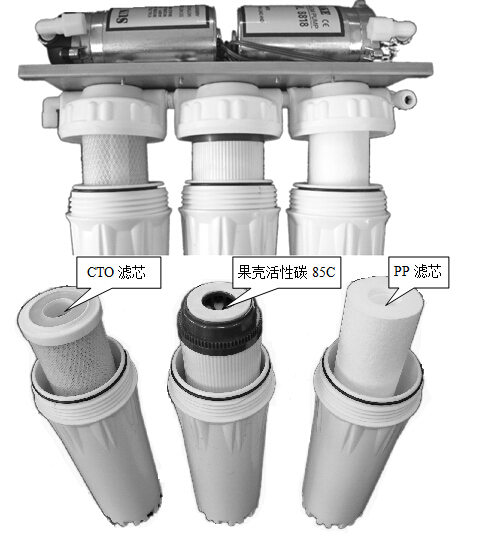

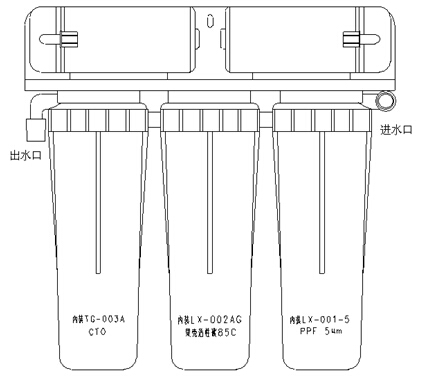

（2）取出附件中的PJ-005小扳手(黑色)，从下往上，套住滤瓶，按逆时针方向旋转，卸下滤瓶，按下图顺序，装入滤芯。

3.3 反渗透膜安装图：

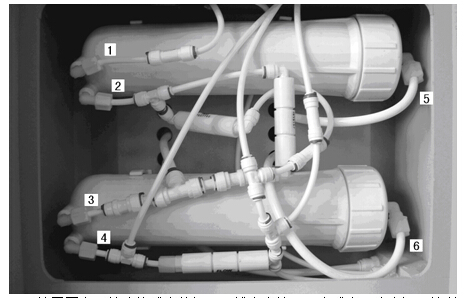

机箱右侧内部如图所示：

1. 拧开图中6处连接膜壳的螺母，拔出水管，取出膜壳。注意记下管道连接膜壳的位置。

2. 取出附件中的圆形和半圆形膜壳扳手（白色），用圆形膜壳扳手套住膜壳壳盖，半圆形膜壳扳手套住膜壳壳身，逆时针旋转，松开壳盖。

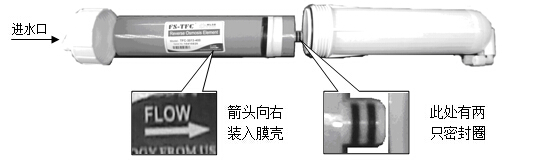

3. 按下图，装入反渗透膜。

（4）安装完毕，使用膜壳扳手拧紧壳盖，按原样放回膜壳，接入管道。

3.4 离子交换树脂安装：

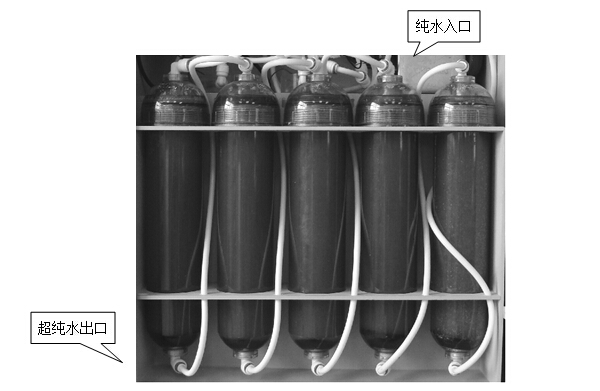

离子交换树脂组件如图：

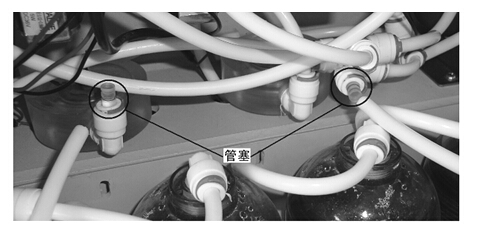

1. 取下上图中圆圈内蓝色卡扣，按住接头白色套圈，即可拔出如图所示位置的两只管塞。

2. 将去离子组件装入机箱，右边管塞位置接离子交换树脂组件的纯水入口，左边管塞位置接超纯水出口。插紧后再将卡扣插入锁住管道。

3. 用螺丝将去离子组件与机箱固定住。盖上右侧盖板，拧紧背后3只螺丝。

4. 纯水机使用

开机显示“欢迎使用雷磁纯水机”，如果此时有进水，则自动进入对反渗透膜的清洗状态（默认10分钟）；否则进入待机状态，液晶屏显示“无进水”。

1.  首次使用说明

2. 按3.1～3.3的方法，连接好进水管道、废水管道（储液桶暂时不接），正确安装前置滤芯和反渗透膜。

3. 打开进水水源，打开电源开关，机器自动进入清洗状态。首次使用，建议先进行一次清洗操作。

4. 清洗完毕后，按“模式”，将机器设为“自动模式”，再次按“模式”键，退出。

5. 按“纯水”键，机器将自动排放不合格纯水。待纯水电导率下降至默认的报警值时，出水口将正常放出纯水。

注意：当水质不合格时，出水口不会放出纯水，当水质下降到设置的报警值以下时，纯水出水口将放出纯水。

1. 关闭电源，按3.4的方法，安装离子交换树脂组件。

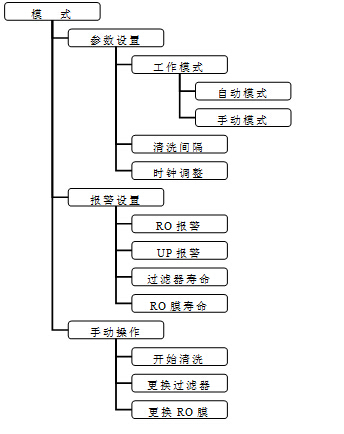

2. 菜单树状图

按“模式”键，进入系统设置菜单，可对纯水机进行设定。

4.3 菜单说明

4.3.1 工作模式：

下设“自动模式”和“手动模式”

在自动模式下，系统将按用户设定的报警值进行工作。系统将会对反渗透膜和离子交换树脂不断冲洗，直到水质上升到用户设定的值。在此过程中，未达到设定值的纯水或超纯水将被作为废水排放，出水口不出水。

注意：自动模式下纯水机长时间的冲洗不但需要消耗大量的水，对耗材的消耗也很大，以致影响到耗材的使用寿命。建议用户只在要求较高的场合使用，或按需设定报警值。一般情况下使用手动模式。

手动模式下，用户仍然可以看到当前水质状况，但设置的报警值将不起作用，无论水质状况如何，都将按照用户的意愿放出纯水或超纯水。此时，用户可根据液晶屏显示的水质状况，按需取水。

4.3.2清洗间隔：

可设定每次反渗透膜自动清洗的时间间隔。在手动操作菜单中，用户可随时进行此操作。

注：系统默认每次开机且有进水时自动清洗10分钟

4.3.3 时钟调整：

可调节当前时间，显示格式为 年/月/日/时/分

4.3.4 报警设置：

下设“RO报警”和“UP报警”

用户可分别设置纯水(RO报警)和超纯水（UP报警）的取水水质，超过此标准的不合格水将直接被排放至废水通道。

“过滤器寿命”和“RO膜寿命”

过滤器、RO膜寿命设置。用户可根据当地水质自行设定。建议过滤器使用寿命300小时，RO膜使用寿命2000小时。

注：以上数据是在实验条件下获得，实际使用情况根据进水条件不同，可能会有差异，以实际使用情况为准。

4.3.5 手动操作：

“开始清洗”

选中该菜单后，按“确认”键用户可手动控制对反渗透膜的清洗（10分钟），清洗过程中按“模式”键可随时退出。

首次使用或长时间未使用时，建议先清洗一段时间以后开始使用，以获得良好的使用效果。

注：清洗过程中，如果进水停水，清洗操作会自动停止。

当储水桶满时，此操作无效，需放掉一些纯水后才能进行清洗。

“更换过滤器”和“更换RO膜”

在该菜单下，用户可查看耗材已使用的时间，作为判断是否需要更换耗材的参考。

更换耗材后，下次使用前需在此菜单中确认，系统内部计时器将对新耗材的使用时间重新计时。

5 纯水机维护

5.1 预处理滤芯的更换方法

1. 关闭水源，拔出电源插头。（当使用储液桶时，必须关闭储液桶开关）

2. 用随机所附的滤壳扳手卸下筒体，取出滤芯（注意：筒体内有水！）

3. 将新滤芯放入筒体内。从右往左依次为5微米PP滤芯、果壳活性炭和CTO滤芯。顺序不可搞错

4. 用扳手将筒体拧紧即可

注：在更换滤芯时，将桶体内表面加以清洗，在重新装回筒体时，要放置好里面的垫圈，以免漏水。

1.  RO组件的更换方法

2. 关闭水源，拔出电源插头（当使用储液桶时，必须关闭储液桶开关）

3. 拔出连接膜壳的水管，将失效的RO组件取出

4. 放入新的RO组件，卡入大单夹内

5. 重新连接好所有的水管

注 1：膜壳底部中间的是出水口，边上的是废水口，注意不要接错

2：出于节省的考虑，RO组件失效时，可先将第二级的RO组件接到第一级的位置，将新的RO组件接在第二级的位置，延长RO组件使用寿命。安装时，上方为第二级，下方为第一级。若水质仍超标，再全部更换。

1.  滤芯、RO组件、离子交换树脂的维护

2. 为避免长时间不使用微生物滋生，建议每天进行一次手动清洗操作，对滤芯、RO组件清洗10分钟

3. 存放温度5～45℃

4.  离子交换树脂的更换

同RO组件更换步骤类似，但更换时须一次性全部更换。

注：水管拔插过一次以后，外壁会有破损，为避免漏水，需剪去破损段再插入快速接头。

6 故障诊断与排除
