目 录
● 概述
● 仪器的主要技术性能
● 仪器结构
● 仪器的使用
● 注意事项
● 仪器的成套性
● 用户订货须知
● 仪器的维修
● 附录
1 概述
DDB-303A型电导率仪(以下简称仪器)是实验室测量水溶液电导率的仪器,它广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。若配用适当常数的电导电极,还可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点:
◆ 四档量程,自动切换,自动进位显示,操作简单,测量精度高。
◆ 采用二节五号干电池供电,携带方便,可在野外现场使用,功耗低。
◆ 采用3 位大屏幕液晶数字显示,设置温度同时显示,外形美观,显示清晰。
◆ 三种常数电极(0.01,1.0,10)可选配,既可测一般水溶液电导率,又能测高纯水电导率。
2 仪器的主要技术性能
2.1 测量范围,仪器的测量范围为(0~105μS•cm-1) ,仪器分成四档量程,各档档量程间自动切换。四档量程分别如下:
0.00~19.99μS/cm;
20.0~199.9μS/cm;
200~1999μS/cm;
2000~10000μS/cm;
10.0~100.0mS/cm。(配电极常数为10的电极)
注:测量高电导率时,一般采用大常数的电导电极,当电导率≥10000μS•cm-1时,采用常数10的电导电极。
2.2 电子单元基本误差:±1.0%(FS) ±l个字。
2.2 仪器的基本误差:1.5%(FS)±1个字。
2.3 电子单元温度补偿误差:±1.0%(FS) ± l个字。
2.4 手动温度补偿范围:(15~35)℃,基准温度25℃。
2.5 电子单元稳定性误差:±0.66%(FS) ± l个字/3h。
2.6 电子单元重复性误差:±0.33%(FS) ± l个字。
2.7 外形尺寸 1×b×h, mm:170×70×30。
2.8 重 量:0.3kg。
2.9 正常使用条件:
a) 环境温度:(5~35)℃;
b) 相对湿度:不大于85%;
c) 供电电源:五号碱性电池二节;
d) 无显著的振动;
e) 除地球磁场外无外磁场干扰。

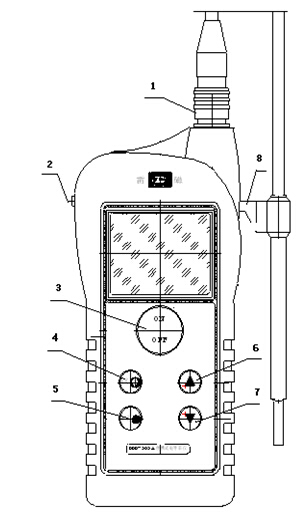

3仪器结构
1--- 电极插口
2--- 背光按钮
3---电源开关
4---模式键
5--- 确认键
6--- 数字增加键
7--- 数字减小键
8---电极支架
4 仪器的使用
4.1 装入五号干电池二节,按“ON/OFF”开关,仪器进入测量状态,预热15min。
4.2 按被测介质电阻或电导率的高低选用不同常数的电极和不同的测量方式。
注1:在电导率测量过程中,正确选择电导电极常数,对获得较高的测量精度是非常重要的。可配用的常数为0.01、1.0、10三种不同类型电导电极。用户应根据测量范围参照表一选择相应常数的电导电极。
注2:对常数为1.0、10类型的电导电极有“光亮”和“铂黑”二种形式,镀铂电极习惯称作铂黑电极,对光亮电极其测量范围为0~300μS/cm为宜。
表1
序号 | 溶液电导率 (μS/cm) | 对应电阻率 (Ω) | 配 套 电 极 | 常数 | 被测溶液 实际电导率 |
1 | 0~0.2 | ∞~5000000 | 钛合金电极 | 0.01 | 显示数字×0.01 |
2 | 0~2 | ∞~500000 | 钛合金电极 | 0.01 | 显示数字×0.01 |
3 | 0~20 | ∞~50000 | 钛合金电极 | 0.01 | 显示数字×0.01 |
4 | 0~200 | ∞~5000 | 钛合金电极 | 0.01 | 显示数字×0.01 |
5 | 0~20 | ∞~50000 | DJS-1C光亮电极 | 1 | 显示数字×1 |
6 | 0~200 | ∞~5000 | DJS-1C光亮电极 | 1 | 显示数字×1 |
7 | 0~2000 | ∞~500 | DJS-1C铂黑电极 | 1 | 显示数字×1 |
8 | 0~10000 | ∞~100 | DJS-1C铂黑电极 | 1 | 显示数字×1 |
9 | 0~200 | ∞~5000 | DJS-10C铂黑电极 | 10 | 显示数字×10 |
10 | 0~2000 | ∞~500 | DJS-10C铂黑电极 | 10 | 显示数字×10 |
11 | 0~20000 | ∞~50 | DJS-10C铂黑电极 | 10 | 显示数字×10 |
12 | 0~100000 | ∞~10 | DJS-10C铂黑电极 | 10 | 显示数字×10 |
4.3. 在测量状态(右下角显示“MEAS”)按“▲”或“▼”键进入溶液温度调节状态(“℃”指示符闪烁),再按“▲”或“▼”键调节温度显示值,按“确认”键退出温度调节状态,进入测量状态。
4.4. 对于电极常数为1、10和0.01的三种类型电极,其准确值在出厂时经严格校准,校准好的电极常数是一个常数值,并在电极上贴有标签(电极出厂时都贴有常数标签)。本仪器通过按“模式”键进入电极常数校准状态,显示“C=”,再按“▲”或“▼”键调节电极常数值,然后按“确认”键退出常数调节状态,进入测量状态。
调整方法:如常数为0.95的电极,则调节使数字显示为 .950;如常数为11的电极,则调节使数字显示为1.100;如常数为0.012的钛合金电极,则调节使数字显示为1.200。
4.5. 按不同常数的测量电极校准好后,按“确认”键退出校准状态进入测量状态,把电极浸入溶液中,此时显示数值即为被测溶液的电导率值。

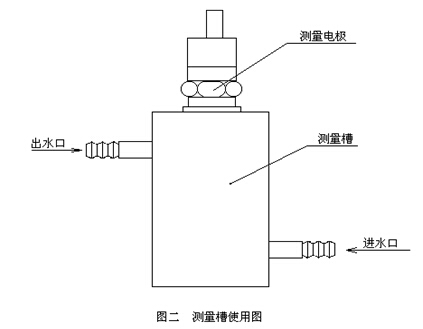

4.6. 用常数为1 的电极测量时,仪器显示的数值就是被测溶液的实际电导率。用常数为10的电极测量时,显示的数值应再乘以10就是被测溶液的实际电导率。若用于测量工业流程中纯水或高纯水的电导率,用户可另行选购常数为0.01的钛合金电极,并同时选购密封耐腐蚀的流通测量槽(见图二), 显示的数值应再乘以0.01就是被测溶液的实际电导率。
用法如下:
a)用高纯水清洗电极;
b)将电极旋入测量槽,按图二所示连接进出水管。
c)须确保流水中无空气混入,管道中亦应无气泡;
d)需渐增流速,直到显示器中电导率数字稳定并不随流速的增大而改变为止。用常数为0.01的钛合金电极测量时,显示数值再乘以0.01就是实际电导率。
5 注意事项
5.1 在测量高纯水时应避免污染,最好采用密封、流动的测量方式。
5.2 因温度补偿系采用固定的2%的温度系数补偿的,故对高纯水测量尽量采用不补偿方式(温度设置在25℃)进行测量后查表。
5.3 为确保测量精度,电极使用前应用小于0.5μS/cm的蒸馏水(或去离子水)冲洗二次,然后用被测试样冲洗三次方可测量。
5.4 电极插头座绝对防止受潮,以造成不必要的测量误差。
5.5 电极应定期进行常数标定。
5.6 仪器长期不用时应将电池取出;在使用中如显示屏左上角出现“LOBAT”符号时或数显示不稳时应更换电池。
5.7背光按钮供夜间使用,使用背光将增加功耗降低电池使用寿命,一般不在夜间使用建议不要按背光按钮。
6 仪器成套性
a) DDB-303A型电导率仪 一台
b) DJS-1C型铂黑电极 一支
备品以随机装箱单为准
7 用户订货须知
7.1 仪器出厂时配套电极为DJS-1C型铂黑电极,(电极常数为1.00),若用于测量工业流程中纯水或高纯水的电导率,用户可另行选购常数为0.01的钛合金电极,并同时选购密封耐腐蚀的流通测量槽(见图二)。
7.2 用户根据电导率的测量,订货时参照本说明书表一选购合适的电极。
8 仪器的维修
本仪器采用直流干电池供电及液晶显示,正确使用本仪器时可靠性很好,如发现不能正常工作时可作以下检查:
8.1 测量时不能正常工作
a) 应检查电极插是否插好,插头定位槽与插座座定位销应对准插入;
b) 电极连线接触不好或电极坏;
c)干电池工作电压低于2.5V;
d)仪器内部故障。
8.2 打开电源开关液晶无显示
a〕电池插口松动,接触不良;
b〕仪器内部故障;
c) 电池用完。
9 附 录
附录1,按电导率仪检定规程的规定,并参照电导率仪的国际标准,电导率、电导及电极常数的符号与单位如下:
名 称 | 称 号 | 单 位 | 备 注 |
电 导 率 | K | μS/cm | 1S=103mS=106μS |
电 导 | G | μS |
|
电极常数 | C | 1/cm |
|
1 电导电极常数直接标定方法
1.1 清洗电极。
1.2 配制校准溶液,配制的成分比例和标准电导率见附录2。
1.3 把电导池接入电桥(或电导仪)。
1.4 控制溶液温度为(25±0.1)℃。
1.5 把电极浸入校准溶液中。
1.6 按“▲”或“▼”调节温度为25℃,按“确认”键进入测量状态显示电导率值,和标准电导率比较后按“模式”键进入电极常数校准状态,再按“▲”或“▼”调节电极常数,然后按“确认”键后显示的电导率值和标准值一致,则“C=”即为该电导电极常数值。
2 电导电极常数比较标定方法:用一已知常数的标准电极与未知常数的电极测量同一溶液的电导率。
2.1 选择一支已知常数的标准电极(设常数为J标)。
2.2 把未知常数的电极(设常数为J1)与标准电极以同样的深度插入
液体中(都应事先清洗)。
2.3 依次把它们接到电导率仪上,分别测出的电导率设为K1 及K标,则由:
得:J1 =J×K标 / K1
附录2:

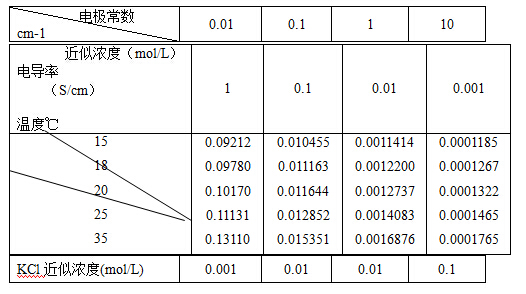

1.测定电极常数的KCL标准浓度如下:
注:KCl应该用一级试剂,并须在110℃烘箱中烘4小时,取在干燥中冷却后方可称量。
2.近似浓度(mol/L)与电导率(S/cm)的关系:
1mol/L:20℃下每升溶液中KCl为74.2650g
0.1mol/L:20℃下每升溶液中KCl为7.4365g
0.01mol/L:20℃下每升溶液中KCl为0.7440g
0.001mol/L:20℃下将100mL的 0.01mol/L溶液稀释至1L。
