上海雷磁DDS-307A电导率仪使用说明书

时间:2015-8-21 9:51:42      阅读:3826

目

1 概述

2 仪器的主要技术性能

3 仪器结构

4 仪器的使用

5 注意事项

6 电导电极的清洗与贮存

7 附录

8 仪器的成套性

9 用户订货须知

1  概

DDS-307A型电导率仪(以下简称仪器)是实验室测量水溶液电导率必备的仪器,仪器采用全新设计的外形、大屏幕LCD段码式液晶,显示清晰、美观。该仪器广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。若配用适当常数的电导电极,可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。

仪器的主要特点如下:

◆ 仪器采用大屏幕LCD段码式液晶;

◆ 可同时显示电导率/温度值或TDS/温度值,显示清晰;

◆ 具有电导电极常数补偿功能;

◆ 具有溶液的手动、自动温度补偿功能;

2  仪器的主要技术性能

仪器级别: 1.0级

1.测量范围:

a) 电导率:0.00μS/cm~100.0mS/cm;

b) TDS:0.00mg/L~1999mg/L;

c) 温度:(0~99.9)℃。

2.电子单元基本误差:

a) 电导率:±1.0%(FS);

b) TDS: ±1.0%(FS);

c) 温度:±0.4℃。

3.仪器的基本误差:

a) 电导率:±1.5%(FS) ;

b) 温度:±0.6℃(0℃≤T≤60℃),±1℃(60℃<T≤99.9℃)

4.外形尺寸 1×b×h, mm:290×210×95

5.重  量:1.5kg

6.仪器正常工作条件:

a) 环境温度:(0~40)℃;

b) 相对湿度:不大于85%;

c) 供电电源:AC(220±22)V;(50±l)Hz;

d) 除地球磁场外无外磁场干扰。

3  仪器结构

仪器外型结构



l ─ 机箱

2 ─ 键盘

3 ─ 显示屏

4 ─ 多功能电极架

5 ─ 电极

仪器后面板



6 ─ 测量电极插座

7 ─ 接地插座

8 ─ 温度电极插座

9 ─ 保险丝

10 ─ 电源开关

11 ─ 电源插座

仪器键盘说明

a)“电导率/TDS”键,此键为双功能键,在测量状态下,按一次进入“电导率”测量状态,再按一次进入“TDS”测量状态;在设置“温度”、“电极常数”、“常数调节”时,按此键退出功能模块,返回测量状态。

b)“电极常数”键,此键为电极常数选择键,按此键上部“△”为调节电极常数上升;按此键下部“▽”为调节电极常数下降;电极常数的数值选择为0.01、0.1、1、10。

c)“常数调节”键,此键为常数调节选择键,按此键上部“△”为常数调节数值上升;按此键下部“▽”常数调节数值下降。

d)“温度”键,此键为温度选择键,按此键上部“△”为调节温度数值上升;按此键下部“▽”为调节温度数值下降。

e)“确认”键,此键为确认键,按此键为确认上一步操作。

仪器附件



12 ─ DJS-1C电导电极    13 ─ T-818-B-6温度电极

4  仪器的使用

4.1 开机前的准备

a) 将多功能电极架(4)插入多    功能电极架插座中,并拧好。

b) 将电导电极(12)及温度电极(13)安装在电极架(4)上。

c) 用蒸馏水清洗电极。

4.2 仪器操作流程

连接电源线,打开仪器开关,仪器进入测量状态,显示如图,仪器预热30min后,可进行测量。

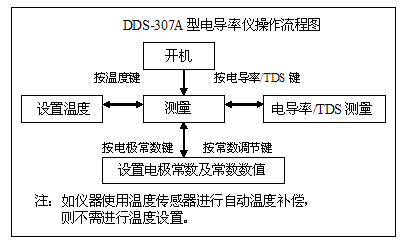

   在测量状态下,按“电导率/TDS”键可以切换显示电导率以及TDS;按“温度”键设置当前的温度值;按“电极常数”和“常数调节”键进行电极常数的设置,简要的操作流程见下图:



如果仪器接上温度电极时,将温度电极放入溶液中,此仪器显示的温度数值为自动测量溶液的温度值,仪器自动进行温度补偿,用户不必进行温度设置操作。

4.3 设置温度

DDS-307A型电导率仪一般情况下不需要用户对温度进行设置,如果用户需要设置温度,请在不接温度电极的情况下,用温度计测出被测溶液的温度,然后按“温度△”或“温度▽”键,

仪器显示如图:



按“温度△”或“温度▽”键调节显示值,使温度显示为被测溶液的温度,按“确认”键,即完成当前温度的设置;按“电导率/TDS”键放弃设置,返回测量状态。

4.4 电极常数和常数数值的设置

仪器使用前必须进行电极常数的设置。目前电导电极的电极常数为0.01、0.1、1.0、10四种类型,每种类电极具体的电极常数值均粘贴在每支电导电极上,用户根据电极上所标的电极常数值进行设置。

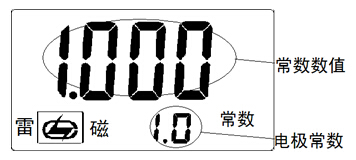

    按“电极常数”键或“常数调节”键,仪器进入电极常数设置状态,仪器显示如图:

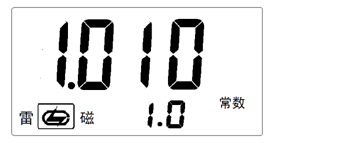

4.4.1 电极常数为“1”的数值设置

按“电极常数▽”或“电极常数△”,电极常数的显示在10、1、0.1、0.01之间转换,如果电导电极标贴的电极常数为“1.010”,则选择“1”并按“确认”键;再按“常数数值▽”或“常数数值△”,使常数数值显示“1.010”,按“确认”键;此时完成电极常数及数值的设置(电极常数为上下二组数值的乘积)。仪器显示如图:



如用户放弃设置,按“电导率/TDS”键,返回测量状态。

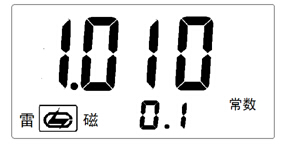

4.4.2 电极常数为“0.1”的数值设置

按“电极常数▽”或“电极常数△”,电极常数的显示在10、1、0.1、0.01之间转换,如果电导电极标贴的电极常数为“0.1010”,则选择“0.1”并按“确认”键;再按“常数数值▽”或“常数数值△”,使常数数值显示“1.010”,按“确认”键;此时完成电极常数及数值的设置(电极常数为上下二组数值的乘积)。仪器显示如图:



如用户放弃设置,按“电导率/TDS”键,返回测量状态。

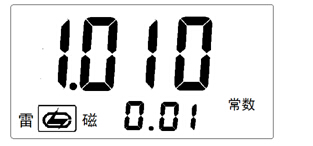

4.4.3 电极常数为“0.01”的数值设置

按“电极常数▽”或“电极常数△”,电极常数的显示在10、1、0.1、0.01之间转换,如果电导电极标贴的电极常数为“0.01010”,则选择“0.01”并按“确认”键;再按“常数数值▽”或“常数数值△”,使常数数值显示“1.010”,按“确认”键;此时完成电极常数及数值的设置(电极常数为上下二组数值的乘积)。仪器显示如图:



如用户放弃设置,按“电导率/TDS”键,返回测量状态。

4.4.4 电极常数为“10”的数值设置

按“电极常数▽”或“电极常数△”,电极常数的显示在10、1、0.1、0.01之间转换,如果电导电极标贴的电极常数为“10.10”,则选择“10”并按“确认”键;再按“常数数值▽”或“常数数值△”,使常数数值显示“1.010”,按“确认”键;此时完成电极常数及数值的设置(电极常数为上下二组数值的乘积)。仪器显示如图:



如用户放弃设置,按“电导率/TDS”键,返回测量状态。

4.5 测 量

电导率范围及对应电极常数推荐表

电导率范围(μS/cm)

推荐使用电极常数(cm-1)

0.05~2

0.01,0.1

2~200

0.1,1.0

200~2×105

1.0



4.5.1 电导率的测量

经过上述4.3~4.4的设置,仪器可用来测量被测溶液,按“电导率/TDS”键,使仪器进入电导率测量状态。仪器显示如图:



如果采用温度传感器,仪器接上电导电极、温度电极,用蒸馏水清洗电极头部,再用被测溶液清洗一次,将温度电极、电导电极浸入被测溶液中,用玻璃棒搅拌溶液使溶液均匀,在显示屏上读取溶液的电导率值。如溶液温度为22.5℃,电导率值为100.0uS/cm,则仪器显示如图:

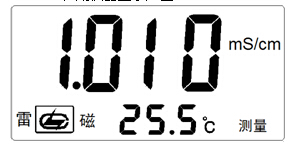

如果仪器没有接上温度电极,则用温度计测出被测溶液的温度,按“4.3 温度设置”操作步骤进行温度设置;然后,仪器接上电导电极,用蒸馏水清洗电极头部,再用被测溶液清洗一次,将电导电极浸入被测溶液中,用玻璃棒搅拌溶液使溶液均匀,在显示屏上读取溶液的电导率值。如溶液温度为25.5℃,电导率值为1.010mS/cm,则仪器显示如图:



4.5.2 TDS的测量

经过上述4.3~4.4的设置,仪器可用来测量被测溶液,按“电导率/TDS”键,使仪器进入TDS测量状态。仪器显示如图:

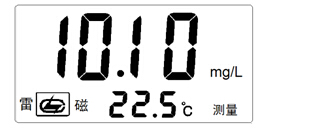

如果采用温度传感器,仪器接上电导电极、温度电极,用蒸馏水清洗电极头部,再用被测溶液清洗一次,将温度电极、电导电极浸入被测溶液中,用玻璃棒搅拌溶液使溶液均匀,在显示屏上读取溶液的TDS值。例如:溶液温度为22.5℃,TDS值为10.10mg/L,则仪器显示如图:

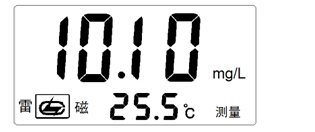

如果仪器没有接上温度电极,则用温度计测出被测溶液的温度,按“4.3 温度设置”操作步骤进行温度设置;然后,仪器接上电导电极,用蒸馏水清洗电极头部,再用被测溶液清洗一次,将电导电极浸入被测溶液中,用玻璃棒搅拌溶液使溶液均匀,在显示屏上读取溶液的TDS值。如溶液温度为25.5℃,TDS值为10.10mg/L,则仪器显示如图:



5  注意事项

◆ 电极使用前必须放入在蒸馏水中浸泡数小时,经常使用的电极应放入(贮存)在蒸馏水中,。

◆ 为保证仪器的测量精度,必要时在仪器的使用前,用该仪器对电极常数进行重新标定。同时应定期进行电导电极常数标定。

◆ 在测量高纯水时应避免污染,正确选择电导电极的常数并最好采用密封、流动的测量方式。

◆ 本仪器的TDS按电导率1:2比例显示测量结果。

◆ 为确保测量精度,电极使用前应用于小0.5μS/cm的去离子水(或蒸馏水)冲洗二次,然后用被测试样冲洗后方可测量。

◆ 电极插头座防止受潮,以免造成不必要的测量误差。

6  电导电极的清洗与贮存

6.1 电导电极的贮存

电极(长期不使用)应贮存在干燥的地方。电极使用前必须放入(贮存)在蒸馏水中数小时,经常使用的电极可以放入(贮存)在蒸馏水中,。

6.1 电导电极的清洗

◆ 可以用含有洗涤剂的温水清洗电极上有机成分玷污,也可以用酒精清洗。

◆ 钙、镁沉淀物最好用10%拧檬酸。

◆ 镀铂黑的电极,只能用化学方法清洗,用软刷子机械清洗时会破坏镀在电极表面的镀层(铂黑)。注意:某些化学方法清洗可能再生或损坏被轻度污染的铂黑层。

◆ 光亮的铂电极,可以用软刷子机械清洗。但在电极表面不可以产生刻痕,绝对不可使用螺丝起子之类硬物清除电极表面,甚至在用软刷子机械清洗时也需要特别注意。

附

7.1电导常数标定

电导电极出厂时,每支电极都标有电极常数值。用户若怀疑电极常数不正确,可以按照以下步骤重新标定。

7.1.1 标准溶液标定

根据电极常数选择合适的标准溶液(见表1)、配制方法(见表2),标准溶液与电导率值关系表(见表3)。

a.将电导电极接入仪器,断开温度电极(仪器不接温度传感器),仪器则以手动温度作为当前温度值,设置手动温度为25.0℃,此时仪器所显示的电导率值是未经温度补偿的绝对电导率值;

b.用蒸馏水清洗电导电极;将电导电极浸入标准溶液中;

c.控制溶液温度恒定为:(25.0±0.1)℃;

d.把电极浸入标准溶液中,读取仪器电导率值K测。

e.按下式计算电极常数J:J=K/K测

式中:K为溶液标准电导率(查表3可得)

7.1.1 标准电极法标定

根据电极常数选择合适的标准溶液(见表1)、配制方法(见表2),标准溶液与电导率值关系表(见表3)。

a.选择一支已知常数的标准电极(设常数为J标);

b. 选择合适的标准溶液(见表1)、配制方法(见表2),标准溶液与电导率值关系表(见表3);

c. 把未知常数的电极(设常数为J1)与标准电极以同样的深度插入液体中(都应事先清洗);

d. 依次将电极接到电导率仪上,分别测出的电导率为K1 及K标;

e.按下式计算电极常数J1:J1 =J标×K标 / K1

式中:K1为未知常数的电极所测电导率值

     K标为标准电极所测电导率值

表1  测定电极常数的KCL标准溶液

电极常数(l/cm)

0.01

0.1

1

10

KCL溶液近似浓度(mol/L)

0.001

0.01

0.01或0.1

0.1或1



表2   标准溶液的组成

近似浓度(mol/L)

容量浓度KCL(g/L)溶液(20℃空气中)

1

74.2650

0.1

7.4365

0.01

0.7440

0.001

将100mL 0.01mol/L的溶液稀释至1升



表3  KCL溶液近似浓度及其电导率值关系

温度

近似浓度mol/L

1

0.1

0.01

0.001

电导率S/cm

15

18

20

25

35

0.09212

0.09780

0.10170

0.11131

0.13110

0.010455

0.011163

0.011644

0.012852

0.015351

0.0011414

0.0012200

0.0012737

0.0014083

0.0016876

0.0001185

0.0001267

0.0001322

0.0001465

0.0001765



仪器的成套性

1.DDS-307A型电导率仪                     1台;

2. DJS-1C型铂黑电极                       1支;

3. T-818-B-6型温度传感器                  1支;

4. 产品合格证                             1份;

5. 附件一套,以随机装箱单为准。

用户订货须知

1.仪器出厂时配套电极为DJS-1C型铂黑电极(电极常数1.00)。

2.用户根据电导率的测量范围,在订货时参照本说明书4.5章节选购合适的电导电极。
