岛津分析天平操作说明书(二)

时间:2015-7-10 12:50:08      阅读:4215

7.菜单设定

7.1 何谓菜单

   AUW-D/AUW/AUW/AUY 系列具备许多有用的功能。为使客户从中有效地选择符合使用目的的功能进行最佳设定而备有『菜单』。进行这样的设定称为『菜单设定』。熟悉菜单设定的顺序,就能更有效地使用 AUW-D/AUW/AUX/AUY 系列的功能。各功能的说明在本文中用菜单设定顺序和在这过程中的显示内容来表示,在菜单设定时,为更有效地设定,请参照『菜单图』。

7.2 何谓菜单图

   AUW-D/AUW/AUX/AUY 系列的菜单由 4 个阶层构成。菜单图为便于了解各阶层的结构而采用图表示。欲使用的菜单可很快地选取。而且,欲知出厂时的设定也很方便。菜单图载在操作说明卡片和附录 1 上。

7.3 菜单设定的顺序

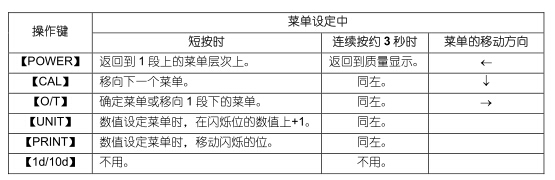

    请参照菜单图(括孤内→之后是本文参照项目)(操作说明卡片或本说明书的附录 1)。AUW-D/AUW/AUX/AUY 系列的菜单由 4 个阶层组成,使用频率高的菜单在第一阶层,使用很方便。质量显示时按 2 次【CAL】键,即进入菜单。另外,菜单操作中的键功能如下表所示。无论在菜单的哪个阶层,只要连续按几次【POWER】键,即返回到质量显示。

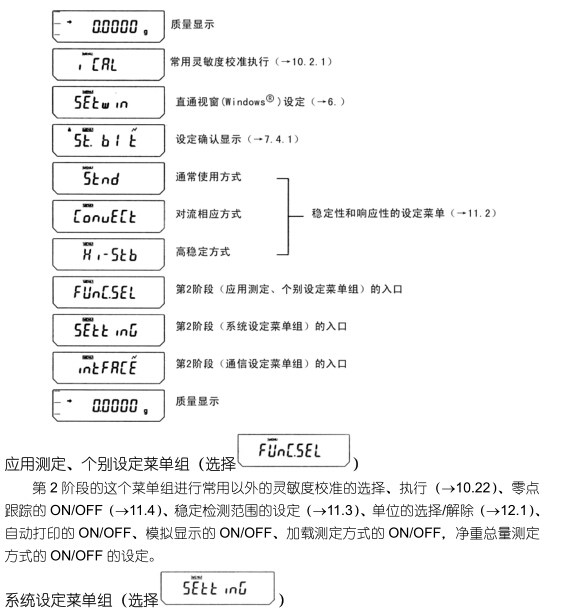

1、质量显示中按【CAL】键。显示【1-CAL】。(或显示用 SETTING 的 CALDFF 设定的常用灵敏度校准的种类。AUY 系列显示[E-CAL]或[E-TEST]的其中之一。)

2、然后,再按【CAL】键时,按以下顺序依次变化。

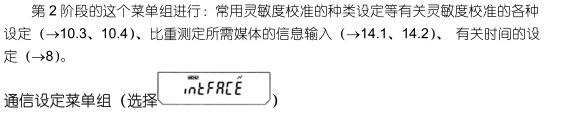

    第 2 阶段的这个菜单组进行天平与外部仪器连接时的通信形式的设定(→14.3)。有预先组合的校准形式和可选择每个项目的用户形式。

7.4 菜单设定上的便利功能

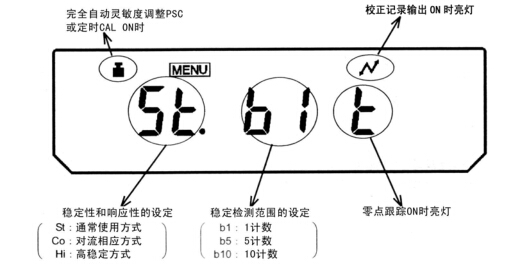

7.4.1 设定确认显示

    在质量显示上按 3 次【CAL】键时,成为现在的确认显示。使用缩写显示环境相应设定 3 项目(参照 11)、自动灵敏度调整(参照 10.3.2、10.3.3)的 ON/OFF、校正记录(符合GLP/GMP/ISO 要求,参照 10.4.1)输出 ON/OFF。


7.4.2 返回到出厂时的设定(菜单复位)

    在菜单设定中不清楚设定内容时,请进行菜单复位。全部菜单设定返回到出厂时的设定。出厂时的设定在『菜单图』上标有#符号。执行菜单复位时,上次使用个数、%换算的基准值也随之消除。

1. 质量显示上按数次【CAL】键,显示[SEttinG]时,按[O/T]键,显示[CAL dEF]。

2. 按数次【CAL】键,显示[rESEt]时,按【O/T】键,显示用于确认的[rESEt?]。

3. 再一次按【O/T】键。

在设定菜单锁定的状态下设定菜单时,显示[LoCKEd],不能设定菜单。欲重新设定菜单时,请按以下操作。

1. 拔掉一下电源,稍等片刻再重新通入。

2. 显示[oFF],按【CAL】键。

3. 出现[rELEASE]显示;菜单锁定解除。

8. 机内时钟的设定(只限 AUW-D/AUW/AUX 系列)

    AUW-D/AUW/AUX 系列机内装有时钟。请在使用定时器 CAL(→10.3.3)、校准记录制作(→10.4.1)前设定时间。

8.1 日期设定

1. 质量表示上,按数次【CAL】键,显示[SEttinG]时,按[O/T]键,显示[CALdEF]。

2. 按数次【CAL】键,显示[d-MM、DD](MM和 DD 均为 2 位数字,表示月和日)时,按【O/T】键。显示部的上部显示 MENU 标志和#标志,表示已进入数值设定状态。现在设定的日期显示为[YY、MM、DD] (YY 表示年),左端的位上闪烁。

3. 按【UNIT】键时,闪烁的位上数字每次增 1。按【PRINT】键时,该位的数字确定,右端个位闪烁。

4. 按数次【POWER】键,返回到质量显示。

8.2 时间设定

1. 质量显示上按数次【CAL】键,显示[SEttinG]时,按【O/T】键,显示[CALdEF] 。午后 2 时 25 分

2. 按数次【CAL】键,显示[t.HH.MM](HH 和 MM各为二位数,表示时和分)时,按【O/T】键。

3. 显示部的上部显示MENU 标志和#标志,表示进入数字设定状态。另外,显示设定的现在时间为[HH.MM.SS](HH 表示时,MM 是分、SS 是秒),左端的位上闪烁。

4. 按【UNIT】键时,闪烁的位上的数字每次增 1。按【PRINT】键时该位的数字确定,右端的个位闪烁。

5. 按数次【POWER】键,返回到质量显示。

9. 有关显示的设定

9.1 模拟显示

    是用条形图表示天平称量盘上质量与称量能力对比的概数的功能,用于防止测定中突然出现[OL](超载)显示而重新改正。模拟显示可进行 ON/OFF 设定。ON/OFF 的设定

1. 质量显示后,按数次【CAL】键,显示[Func.SEL]时,按【O/T】键,进入[FuncSEL]菜单组。显示[CAL]。

2. 按数次【CAL】键,显示[Adisp:﹡﹡]。这里的﹡﹡ 表示现在的设定,[on]表示 ON,[oF]表示 OFF。

3. 按【O/T】键。显示[Ad-on]。以后每按一次【CAL】键,交替显示[Ad-on]和[Ad- oF]。这里显示现在的设定时 ,显示稳定标志(?)。显示欲设定的内容时按【O/T】键变更设定。

4. 按【POWER】键。返回到[Adisp: ﹡﹡]。

5. 按数次或连续按【POWER】键时返回到质量显示。

质量显示中的条形图


9.2 变更最小显示位(只限 AUW/AUX/AUY 系列)

AUW/AUX/AUY 系统,根据需要,最小显示的 1 位可忽略不计。

1. (最小显示的 1 位忽略不计时)质量显示中按【1d/10d】键。最小显示位增大 1 位。

2.(最小显示恢复到原样时)质量显示中按【1d/10d】键。最小显示位恢复原样。

备 注:

小数点的位置不变。1 位忽略不计的显示是原来的最小位的位置变成空白。AUW-D 系列上用【1d/10d】键切换测定量程,小数点的位置也随之移动(参照 5.3)。

9.3 背灯的开/关(只限 AUW 系列)

在 AUW 系列的显示部上配备有与周围明暗无关的便与观察的背灯。背灯根据需要可设定亮灯、灭灯。

1. 质量显示后,按数次【CAL】键,显示[SEttinG]时,按【O/T】键。显示[CALdEF]。

2. 按数次【CAL】键,显示[LigHt: ﹡﹡]。﹡﹡表示现在的设定,[on]时为亮灯,[oF]时为灭灯。

3. 变更设定时,在显示[LigHt: ﹡﹡ ]时,按【O/T】键。显示[LigHt-on](:变为一。)

4. 以后,每按一次【CAL】键,[Ligt-on](表示亮灯)、[Ligt-oF](灭灯)交替切换。这里,显示现在设定内容时,同时显示稳定标志。

5. 显示欲设定的内容时,按【O/T】键。

6. 按【POWER】键,返回到[LigHt: ﹡﹡ ]

7. 按多次或连续按【POWER】键,返回到质量显示。

备 注:

使用背灯时,事先设备预热必须在背灯亮灯的状态下进行。但是,待机状态时不必进行,请在质量显示时,进行设备预热。(参照 4.4)

10. 灵敏度校准

10.1 何谓灵敏度校准

10.1.1 灵敏度校准的必要性

    为使电子分析天平准确地进行质量测定,在以下情况下必须进行灵敏度校准。

 变更设置场所时(即使在同一房间内移动也须进行灵敏度校准)

 室温变化时

 在每日使用前,最好进行灵敏度校准。

    AUW-D/AUW/AUX 系列在出厂时做了完全自动灵敏度调整 PSC 动作的设定。AUY系列必须进行使用外部校准砝码的灵敏度调整。

                          ——使用电子分析天平时不可缺少的灵敏度调整——

    电子分析天平测定欲知的是物体的『质量』,但是质量无法直接测知,电子天平测知的是『重量(地球对物体的引力=重力)』,然后再由重量换算成质量进行显示。质量与重量的比例关系是取决于测定场所的重力加速度。将已知道准确质量的校准砝码放到电子天平上,这时测知的重力相当于它的质量,若作为重力与质量的比例关系式进行存储,则在以后的每次测定物体时可由这个重量计算质量并进行显示。这个存储作业被认作为『灵敏度调整』。

    例如,京都和东京的重力加速度分别为979.70775cm/S2和 979.76319cm/s2,相差为 0.0057%程度,因此,在京都进行灵敏度调整后的电子天平移动到东京时,若测定 100.0000g整的质量的物体,则成为100.0057g,产生两位的误差。使用前请务必在设置场所进行灵敏度调整。另外,电子分析天平,在重量检测的结构上使用永久磁石和线圈,永久磁石,即使经过校正,温度每变化 1℃也会产生达±2ppm(百万分之 2)的灵敏度变化。这意味着,若测定 100 克的物体时,就产生相当于±0.2mg 的误差。因此有可能产生电子分析天平的最后位的数字达 2 程度的偏差。若灵敏度调整后温度变化 5℃时,100.0000g 的物体,在+侧最大可达 100.0010g。为此,请在温度变化时为测定准确起见,务必进行灵敏度调整。

10.1.2 灵敏度校准的种类

    在本操作说明书中灵敏度调整、灵敏度确认、灵敏度校准的术语分别按如下含意使用。

灵敏度调整……使用基准质量(砝码等),调整天平达到准确的灵敏度。

灵敏度确认……使用基准质量(砝码等),检查天平灵敏度的偏差程度。

灵敏度校准……指灵敏度调整和灵敏度确认双方。

    AUW-D/AUW/AUX 系列内藏电机驱动校准砝码。不必保管外部校准砝码和装取砝码,只需简单的键操作即可进行灵敏度校准。并备有需要时完全自动进行灵敏度调整的功能。具有随温度变化进行自动灵敏度调整的 PSC 和根据设定的时间进行自动灵敏度调整的定时器 CAL 两种功能。也可进行使用外部砝码的灵敏度校准和使用外部砝码对机内砝码的校准。

    AUY 系列由于没有机内校准砝码,使用外部的校准砝码进行灵敏度校准。

10.2 灵敏度校准的执行

    灵敏度校准必须在正确安装和充分预热后再进行。另外,灵敏度校准时在称量盘上不能放测定物,在没有振动和风的影响下进行。

10.2.1 常用的灵敏度校准的执行

    作为常用的灵敏度校准而设定的灵敏度校准,不必由质量显示进入菜单,就可直接开始。出厂时 AUW-D/AUW/AUX 系列使用机内砝码进行的灵敏度调整,AUY 系列使用外部砝码进行的灵敏度调整都是作为常用的灵敏度校准而设定的。常用的灵敏度校准进行变更时请参照 10.3.1。

10.2.1.1 使用机内砝码的灵敏度调整(只限AUW-D/AUW/AUX系列)(出厂时设定)

1. 质量显示时按【CAL】键。显示[i-CAL]

2. 按【O/T】键。按[CAL2]、[CAL1]、[CAL0]、[CALEnd]顺序依次自动变化显示,返回到质量显示时,灵敏度调整结束。

10.2.1.2 使用机内砝码的灵敏度确认(只限 AUW-D/AUW/AUX 系列)(出厂时未设定)

1. 质量显示时,按【CAL】键。显示[ltESt]。

2. 按【O/T】键。按[tESt2]、[tESt1]、[tESt0]顺序依次自动变化显示,然后,显示上次灵敏度调整以后的灵敏度偏差数秒钟。

3. 显示[tEStEnd]后,返回到质量显示时,灵敏度确认结束。

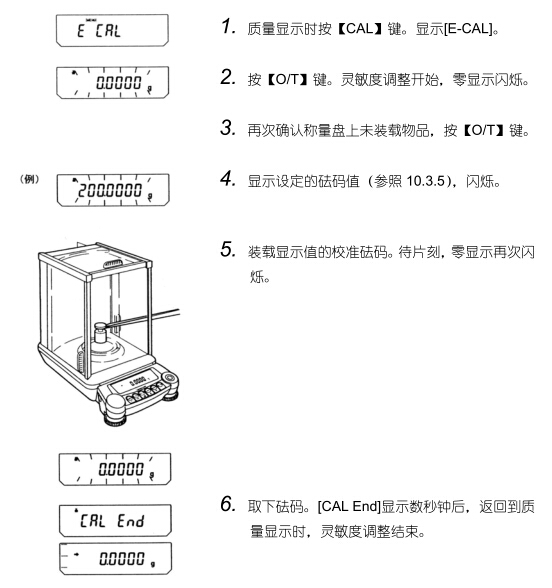

10.2.1.3 使用外部砝码的灵敏度调整(AUY 系列的出厂设定)

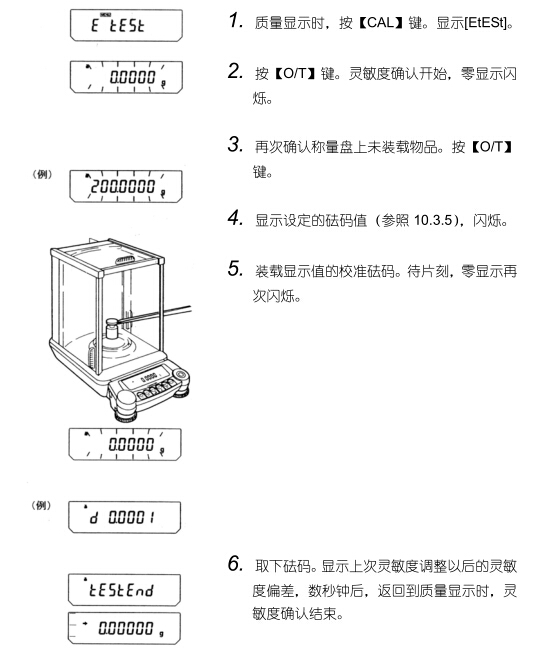

10.2.14 使用外部砝码的灵敏度确认(出厂时未经设定)


10.2.2 常用以外的灵敏度校准的执行

10.2.2.1 使用机内砝码的灵敏度调整(只限 AUW-D/AUW/AUX 系列)

1. 质量显示后,按数次【CAL】键,显示[Func,SEL]时,按【O/T】键,显示[CAL]。

2. 按【O/T】键。显示[E CAL]。

3. 按数次【CAL】键。显示[i CAL]时,按【O/T】键。

4. 按[CAL2]、[CAL1] 、[CAL0]、[CAL End]顺序显示自动依次变化,返回到质量显示时,灵敏度调整结束。

10.2.2.2 使用机内砝码的灵敏度确认(只限 AUW-D/AUW/AUX 系列)

1. 质量显示后,按数次【CAL】键,显示[FUnC.SEL]时按【O/T】键。显示[CAL]。

2. 按【O/T】键。显示[E CAL]。

3. 按数次【CAL】键,显示[itESt]时按【O/T】键。

4. 按[tESt2]、[tESt1]、[tESt0]顺序显示自动依次变化,然后,显示上次灵敏度调整以后的灵敏度偏差数秒钟。

5. 显示[tEStEnd]后,返回到质量显示时,灵敏度确认结束。

10.2.2.3 使用外部砝码的灵敏度调整

1. 质量显示后,按数次【CAL】键,显示[FunC.SEL]时,按【O/T】键,显示[CAL]。

2. 按【O/T】键。显示[ E CAL]。

3. 显示[E CAL]时,按【O/T】键。灵敏度调整开始,零显示闪烁。

4.再次确认称量盘上未装载物品,按【O/T】键。

5. 显示设定的砝码值(参照 10.3.5),闪烁。

6. 装载显示值的校准砝码。待片刻,再次闪烁零显示。(在 30 秒钟左右显示不变时)

7、取下砝码。显示[CAL End]数秒钟后返回到质量显示时,灵敏度调整结束。

10.2.2.4 使用外部砝码的灵敏度确认

1. 质 量 显 示 后 按 数 次 【 CAL 】 键 , 显 示[FUnC.SEL]时,按【O/T】键。显示[CAL]。

2. 按【O/T】键。显示[E CAL]。

3. 按数次【CAL】键,显示[EtESt]时,按【O/T】键。灵敏度确认开始,零显示闪烁。

4. 再次确认称量盘上未装载物品,按【O/T】键。

5. 显示设定的砝码值(参照 10.3.5),闪烁。

6.装载显示值的校准砝码。待片刻,零显示再次闪烁。(在 30 秒左右显示不变时)

7. 取下砝码。显示上次灵敏度调整以后的灵敏度偏差,数秒钟后,返回到质量显示时,灵敏度确认结束。

10.3 灵敏度校准的设定

10.3.1 常用的灵敏度校准的种类设定

1. 质量显示后,按数次【CAL】键,显示[SEttinG]时,按【O/T】键。显示[CAL dEF]。

2. 显示[CAL dEF]时,按【O/T】键。显示[E CAL]。

3. 按数次【CAL】键,显示欲设定的灵敏度校准的种类。可从以下 4 种或 2 种(AUY 系列时)中选择。设定中的种类时,稳定标志闪烁。[E CAL]:使用外部砝码的灵敏度调整(4 种菜单项目显示)[E t ESt]:使用外部砝码的灵敏度确认[i CAL]:使用机内砝码的灵敏度调整(只限AUW-D/AUW/AUX 系列)[i tESt]: 使用机内砝码的灵敏度确认(只限AUW-D/AUW/AUX 系列)。

4. 显示欲设定的灵敏度校准种类时,按【O/T】键。设定后,显示[CAL dEF].

5. 按【POWER】键,返回。这里设定的种类的灵敏度校准,只须在质量显示后依次按【CAL】键和【O/T】键。

10.3.2 通过探测温度变化进行的自动灵敏度调整(PSC)(只限 AUW-D/AUW/AUX 系列)

    使用温度传感器探测温度变化时,进行机内砝码的完全自动灵敏度调整。PSC 打开时,即使发生影响灵敏度的温度变化,也能自动地进行灵敏度调整,保持天平的灵敏度。在质量显示中如有下列条件之一,必须进行自动灵敏度的调整。

(1)周围温度变化时

(2)上次灵敏度调整后经过 4 个小时

(3)在显示待机的设备预热中有上述(1)或(2)的条件,此后置为质量显示时在质量显示中存在上述条件时,在灵敏度调整开始前约 2 分钟,砝码标志闪烁进行预告。灵敏度调整执行前后灵敏度会有若干变化。另外,在灵敏度调整中不能进行测定。一次批量的测定中如不打算执行灵敏度调整时,在预告闪烁中按【POWER】键,可以中止自动灵敏度的调整。

注 意:

在灵敏度调整中,请在称量盘上不装载物品,玻璃门全部关闭的状态下进行,绝对不允许有振动。

设定的方法:

1. 质量显示后,按数次【CAL】键,显示[SettinG]时,按【O/T】键。显示[CAL dEF]。

2. 按数次【CAL】键,显示[PSC: ﹡﹡ ]这里﹡﹡ 表示PSC 的现在设定状况,[on]时为开,[oF]时为关。

3. 变更设定时,显示[PSC: ﹡﹡ ]时按【O/T】键。

4. 显示[PSC-on],以后每按一次『CAL』键显示『PSC—oF』或[PSC-on]。这里显示现在设定状况时,显示稳定标志。显示欲设定的内容时,按【O/T】键变更设定。另外,按【POWER】键时,设定内容不变,返回到[PSC: ﹡﹡ ]。

5. 按几次【POWER】键,返回到质量显示。PSC 和定时器 CAL,可分别单独设定开、关。至少有一方设定为开时,在设定确认显示(参照 7.4.1)上砝码标志亮灯。

10.3.3 按时间的自动灵敏度调整(定时器 CAL)(只限 AUW-D/AUW 系列)

    使用机内时钟和机内砝码,在预先设定的时间(一日三次)进行完全自动灵敏度调整。进行定期的灵敏度调整欲保留校准记录,或为防止测定作业中断欲在休息时间内进行灵敏度调整等时都非常方便。从灵敏度调整开始前约 2 分钟起,作为预告的砝码标志闪烁。在预告的闪烁中按【POWER】键,也可中止自动灵敏度调整。

注 意:在灵敏度调整中,请不要在称量盘上装载物品,玻璃门全部关闭的状态下进行,绝

对不要有任何振动。

设定的方法:(开/关的设定)

1. 质量显示后,按数次【CAL】键,显示[SettinG]时,按【O/T】键。显示[CAL dEF]。

2. 按数次【CAL】键,显示 [tcal : ﹡﹡ ]。 这里的﹡﹡ 表示定时器 CAL 的现在状况,开时为[on],关闭时为[oF]。

3. 变更设定时,在显示[tCAL: ﹡﹡ ]时按【O/T】键。

4. 显示[tCAL-on],以后每按 1 次【CAL】键显示[tCAL-oF]或[tCAL-on]。这里显示现在的设定状况时,显示稳定标志(?)。在显示欲设定的内容时,按【O/T】键变更设定。另外,按【POWER】键时设定内容不变,返回到[TCAL﹡﹡ ] 上。

5. 按几次【POWER】键,返回到质量显示。

时间的设定:

1. 质量显示后,按数次【CAL】键,显示[SettinG]时按【O/T】键。显示[CAL dEF].

2. 按数次【CAL】键。显示[tCAL﹡ ],按【O/T】键。显示[t﹡ HH:MM]。这里的『﹡ 』表示设定的时间的识别号。数字 1~3。另外,现在设定的时间的显示为[HH:MM](HH 为时,MM 为分),左端的位闪烁。但未设定时间时显示为[--:--]。这时在显示器上部除显示砝码标志、MENU 标志外,还显示#标志表示处于数值设定状态。

3. 闪烁位的数字可以变更。按【PRINT】键时,闪烁移至右邻的位。数字变更按【UNIT】键。每 按 一 次 键 位 上 的 数 增 加 1 。 数 字 按0→1→2→……9→—→0→的顺序变化。时由00 至 23,分由 00 至 59 的范围内设定。变更作业结束后,按【POWER】键显示设定的[tCALt﹡ ]。

4. 设定下一次时间时,按【CAL】键,显示下一个[tCALt﹡ ],再进行同样的时间设定。

5. 设定结束时接着按【POWER】键,返回到质量显示。

设定的解除:

    在上述的时间的设定的顺序 3 上将[tCALt1]~[tCAL t3 ]的时刻设定为[--:--],即可解除。PSC 和定时器 CAL,可分别单独设定开、关。只要有一方设定开时,在设定确认显示(参照 7.4.1)上砝码标志亮灯。

10.3.4 机内砝码的灵敏度调整(PCAL)(只限 AUW-D/AUW/AUX 系列)

    岛津电子分析天平的机内砝码,出厂时已经过灵敏度调整,但是客户也可用客户使用的校准砝码进行机内砝码的灵敏度的调整。机内砝码的灵敏度调整,需用外部的校准砝码。这里,机内砝码的灵敏度调整称为 PCAL。输入附在客户校准砝码值上的质量,可准确地进行灵敏度调整(参照 10.3.6)。灵敏度调整必须在正确安装、充分预热之后进行。另须在称量盘上不装载测定物,而且没有振动和风的影响下进行。

1. 质量显示后,按数次【CAL】键,显示[SEttiG]时,按【O/T】键。显示[CAL dEF].

2. 按数次【CAL】键,显示[PcAL]时,按【O/T】键。机内砝码的校准开始,显示[PCAL]。(C 变成大写字母)。

3. 显示[﹡﹡ ﹡ .﹡ ﹡﹡ ]数值时,将显示值的校准砝码装载到称量盘上。(参照 10.3.6)

4. 然后,显示[0.0000]后,取下校准砝码。

5. 自动地变化[PCAL1]、[PCAL0]显示。(机内砝码的装取)

6. 自动地返回到质量显示时,机内砝码的灵敏度调整结束。

10.3.5 灵敏度校准使用的外部砝码值的输入

    可输入附有客户校准砝码准确值的质量。

1. 质量显示后,按数次【CAL】键,显示[SEttinG]时按【O/T】键。显示[CAL dEF]。

2. 按数次【CAL】键,显示[CAL SEt]时,按【O/T】键。显示部上根据机钟,显示 50.0000g、100.0000g、200.0000g、300.0000g 的其中之一。在上部显示 MENU 标志和#标志,表示处于数值设定状态。左端的数字闪烁。可以变更闪烁位上的数字。

3. 每次按【UNIT】键,闪烁位上数字增加 1。按【PRINT】键时,此位确定,右边一位闪烁。显示欲设定的值。

4. 按【O/T】键。显示的值确定为校准用外部砝码值。显示按[SEt]、[CAL SEt]的顺序进行。

5. 接着按【POWER】键,返回到质量显示。

         可使用的砝码值的范围

AUW-D 系列

220D

75g 以上

120D

35g 以上

其他系列

320

145g 以上

220

95g 以上

120

45g 以上

备 注:

 AUW-D 系列使用不足 100g 的校准砝码时,可输入至小数点以后 5 位的准确数值。在上述的顺序 3 上,按【1d/10d】键,小数点向左移 1 位,显示小数点以后 5 位,进行输入。

10.3.6 机内砝码灵敏度校准使用的外部砝码值的输入(只限 AUW-D/AUW/AUX 系列)

可以输入附有客户校准砝码的准确值的质量。

1. 质量显示后,按数次【CAL】键,显示[SEttinG]时,按【O/T】键。显示[CALdEF].

2. 按数次【CAL】键,显示[PCAL SEt]时,按[O/T]键。在显示部上根据机种,显示 50.0000g、100.0000g、200.0000g、300.0000g 的其中之一。在上部显示 MENU 标志和#标志,表示处于数值设定状态。左端的数字闪烁。闪烁位的数字可变更。

3. 每按一次【UNIT】键,闪烁位的数增加 1。按【PRINT】键时,此位确定,右边一位闪烁。显示欲设定的值。

4. 按【O/T】键。确定机内砝码校准用的外部砝码值。显示按[SEt]、[PCAL SEt]的顺序进行。

5. 再按【POWER】键,返回到质量显示。

            可使用的砝码值范围

AUW-D 系列

220D

75g 以上

120D

35g 以上

其他系列

320

145g 以上

220

95g 以上

120

45g 以上

备 注:

 AUW-D 系列使用不足 100g 的校准砝码时,可输入至小数点以后 5 位的准确值。在上述的顺序 3 上,按【1d/10d】键,小数点向左移 1 位,进行输入。

10.4 保留校准记录……符合 GLP/GMP/ISO 要求的测量管理系统(只限 AUW-D/AUW/AUX 系列)

10.4.1 制作校准记录的设定

    若设定制作校准记录,则在灵敏度调整时自动输入记录。可使用另购的电子打印机等打印,保留记录。与定时器 CAL(参照 10.3.3)并用时,也可全自动地定期进行灵敏度调整和记录。

1. 质量显示后,按数次【CAL】键,显示[SEttinG]时,按【O/T】键。显示[CAL dEF].

2. 按数次【CAL】键 ,显示[GLP: ﹡﹡ ]。﹡﹡表示现在的设定,开时为[on],关时为[oF]。

3. 变更设定时,显示[GLP: ﹡﹡ ]时按【O/T】键。显示[GLP-on]。(:变为一)

4. 此后,每按 1 次【CAL】键,[GLP-oF]和[GLP-on]交替显示。这里,显示现在的设定内容时,同时显示稳定标志(?)。

5. 显示欲设定的内容时按【OT】键。

6. 按【POWER】键,返回到[GLP: ﹡﹡ ]显示。

7. 再按【POWER】键返回到质量显示。

10.4.2 天平的 ID 设定

设定在与校准记录输出的同时输出的天平的 ID 编号。

1. 质量显示后按数次【CAL】键,显示[SEttinG]时按【O/T】键。显示[CAL dEF]。

2. 按数次【CAL】键,显示[id:﹡﹡﹡﹡ ](﹡﹡﹡﹡ 为数值),按【O/T】键。显示部的上部显示 MENU标志和 # 标志,表示处于数值设定状态。数值﹡﹡﹡﹡ 的左端位闪烁。闪烁位上的数字可变动。

3. 每按 1 次【UNIT】键,闪烁位上的数字增加 1。按【PRINT】键时此位确定,右边一位闪烁。显示欲设定的值,按【O/T】键时,天平的 ID确定。

4. 按【POWER】键时,返回到[id: ﹡﹡ ﹡﹡ ]。(不闪烁)。

5. 再按【POWER】键,返回到质量显示。

10.4.3 日期打印的设定

设定在与校准记录输出的同时是否打印机内时钟的日期和时间。

1. 质量显示后按数次【CAL】键,显示[SEttinG]时,按【O/T】键。显示[CAL dEF]。

2. 按数次【CAL】键,显示[Prtdt: ﹡﹡ ]。﹡﹡ 表示现在的设定,开时为[on](打印),关时为[oF](不打印)。

3. 变更设定时,显示[Prtdt: ﹡﹡ ]时,按【O/T】键。显示[Prtd-on](:变为-)。

4. 此后,每按一次【CAL】键,[Prdt-oF]和[Prdt-on]交替显示。这里,显示现在设定的内容的同时显示

稳定标志。

5. 显示欲设定的内容时按【O/T】键。

6. 按【POWER】键,返回到[Prtdt: ﹡﹡ ]显示。

7. 再按【POWER】键,返回到质量显示。

11 适应环境的设定

11.1 何谓适应环境的设定

    根据设置环境(无法防止振动和气流等)和测定的用途(测定固形物或块体,还是称量液体或粉末等),可变更天平的响应性等的设定。

11.2 稳定性和响应性的设定

    一般,设定了诸如使显示稳定等处理时响应变缓,而设定加快响应处理时则显示难于稳定。AUW-D/AUW/AUX/AUY 系列具备实现稳定性和响应性的双方面功能,一般的情况下,可使用出厂时设定的『通常使用方式』进行测定,除『通常使用方式』以外,还可使用『对流相应方式』和『高稳定方式』。设定的方式可简便地确认,只须在质量显示后按 3 次【CAL】键,即成为设定确认显示。(→7.4.1)

11.2.1 通常使用方式的设定

    通常使用这个方式。出厂时,设定为通常使用方式。质量显示后按 4 次【CAL】键时显示[stnd]。这时,按【O/T】键时即成为通常使用方式。设定的确认只能用设定确认显示(→7.4.1)。

11.2.2 对流相应方式的设定

    万不得已在室内温度变化大的情况下测定时(在冷暖气更换的影响等情况下),由于称量室内产生对

流,特别是 AUW-D 系统的小量程,在稳定标志亮灯后显示有可能浮动。在这种情况下,要与稳定标志亮灯相适应时使用。(推迟稳定标志的亮灯。)质量显示后,按 5 次【CAL】键,显示[ConvECt]。此时,按【O/T】键时,成为对流相应方式。设定的确认只能用设定确认显示。

11.2.3 高稳定方式的设定

    AUW-D/AUW/AUX/AUY 系列是按不易受振动和气流影响设计的。但是,万不得已在环境不好的场所设置时,请在为减轻振动和气流的影响时使用。虽然响应有些迟缓,但显示稳定。质量显示后,按 6 次【CAL】键时,显示[Hi-stb]。这时,【按 O/T】键时,成为高稳定方式。设定的确认只能用设定确认显示(→7.4.1)

11.3 稳定检测范围的设定

    质量显示中,值稳定时,显示『稳定标志』(?)。『稳定检测范围』设定为『1 读数(最小读数为 0.1mg 时是 0.1mg)』时,质量显示在一定时间 1 读数以内完结时,视为稳定,显示稳定标志。稳定检测范围可从 1 读数、5 读数、10 读数的 3 段中选择。出厂时,设定在 1 读数。设定的稳定检测范围,可在质量显示后按 3 次【CAL】键,出现设定确认显示,进行确认。

设定的方法:

1. 质量显示后,按数次【CAL】键,显示[Func.SEL]时按【O/T】键。显示[CAL]。

2. 按 2 次【CAL】键,显示[band: ﹡﹡ ]。这时,﹡﹡ (1位或2位数字)表示现在的稳定检测范围的设定。

3. 按【O/T】键显示[b-1]。此后,每按一次【CAL】键,显示按[b-1]、[b-5]、[b-10]依次变化。分别表示稳定检测范围 1 读数、5 读数、10 读数。显示现在的设定时,显示稳定标志(?)。

4. 显示欲设定的稳定检测范围时按【O/T】键。

5. 按【POWER】键,返回到[band: ﹡﹡ ]显示。(5 读数时)

6. 按【POWER】键,返回到质量显示。

11.4 零点跟踪功能

    使用零点跟踪时,在质量显示为零时,自动消除因环境变化产生的微小的零偏差,尽量保持现在的零显示。观测液体滴下、蒸发过程等微小的质量变化时,最好关闭零点跟踪。

设定的方法:

1. 质量显示后,按数次【CAL】键,显示[Func.SEL]时按【O/T】键。显示[CAL]。

2. 按数次【CAL】键,显示[trC: ﹡﹡ ]。这时,﹡﹡表示现在的设定,开时为[on],关时为[oF]。

3. 按【O/T 键】显示[trC-on]。(:变为-)。此后,每按一次【CAL】 键,[trC-on](零点跟踪开)和[trC-oF](零点跟踪关)交替显示。显示现在的设定时,显示稳定标志(?)。

4. 显示欲设定的内容时按【O/T】键。

5. 按【POWER】键,返回到[trC: ﹡﹡ ]显示。

6. 按【POWER】键,返回到质量显示。
