12 显示单位的设定
AUW-D/AUW/AUX/AUY 系列可以显示 g 以外单位的质量。预先登录的单位,在质量显示时只须按【UNIT】键,即可切换显示。出厂时,登录的是 g、%、PCS、ct。使用 AUW-D/AUW/AUX/AUY 系列具备的其他单位时,按照 12.1 进行预先登录。不使用的单位也可以解除。但是 g 不能解除。个数计算、比重测定的功能也按 12.1 单位设定进行登录和解除。登录了的单位可在质量显示中使用【UNIT】键调出。关于个数计算请参阅 13.1,关于固体比重测定,液体比重测定分别参阅 13.2 和 13.3。
12.1 单位设定
1. 质量显示后,按数次【CAL】键,显示[Func.SEL]时,按【O/T】键。显示[CAL]。

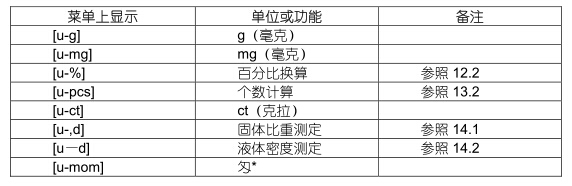

2. 按数次【CAL】键,显示[Unit SEL],按【O/T】键。显示[U-g]。此后,每按 1 次【CAL】键,按[U-mg](表示 mg 单位)、[u-%](表示%换算)、[U-PCS](表示个数计算功能)、[U-ct](表示 ct克拉单位)、[u-,d] (表示固体比重测定)、[U-d](表示液体比重测定)、[U-mon](表示匁单位)的顺序切换显示。另外,在现在登录的单位或功能时稳定标志(?)同时显示。
3. 显示欲登录的单位时,按【O/T】键进行登录。显示欲解除的单位时,按【O/T】键解除登录。
12.2 百分比(%)换算
基准物的质量作为 100%,可用百分比显示。
1. 预先登录%单位(参照 12.1)。由于%在出厂时已登录,如未解除就不必再登录。
2. 质量显示后,按几次【UNIT】,切换成%显示。
3. 使用容器时将容器装到称量盘上,按【O/T】键。显示不变。
4. 装上作为基准的物件(相当于 100%的物件=g单位的 100 计数以上),等待稳定标志亮灯。
5. 按【CAL】键。[SEt]显示后,基准物设定为100%。
6. 取下基准物,装上欲测定的物件,即可使用。
7. 返回到通常的质量显示,须按几次【UNIT】键。
备 注:
按几次【UNIT】时,返回到 g 等的质量显示。
蘒准物改变时,上述的顺序 3 以后重新操作。
ㄠ穵辘 2 至 4 是根据上次使用%换算时的基准物的显示。
13 应用测定和生产性功能
13.1 称量个数(PCS)
1. 预先登录 PCS 单位。由于 PCS 在出厂时已登录,如未解除就不必再登录。
2. 质量显示后按几次【UNIT】键,显示 PCS。
3. 使用容器时,在称量盘上装载容器,按【O/T】键。显示不变。
4. 将测定的物件准确地数 10 个(或 20 个、50 个、100 个)装上。
5. 按【CAL】键。
6. 每按一次【CAL】键,显示[Ld10]、[Ld20]、[Ld50]、[Ld100]的顺序切换。
7. 显示称量盘上装载的个数,稳定标志亮灯时按【O/T】键。
8. 显示[SEt]数秒钟,成为个数显示。
9. 装载测定的物件,读取个数。
备 注:
按几次【UNIT】键时,返回到 g 等的质量显示。
变更测定物时,上述的顺序 3 以后重新操作。
稠辘 2 至顺序 4 是根据上次使用 PCS 时的测定物的单位质量的个数显示。
13.2 测定固体比重
固体比重测定是试样(固体)的重量在空中和已知密度(或比重)的液体中分别测定,计算出试样的密度(或比重)。以下的顺序,是在使用用户准备的吊盘和水槽时的操作。若使用选购件的比重测定用具,可更加简单地进行比重测定。这时,请按照该用具的操作说明书操作。
1. 将天平底面的下盘钩开口处的圆盖拧掉镙钉卸下。
2. 将另外准备的吊盘挂在下盘钩上,并将吊盘浸入水槽的液体中。
3. 按照 12.1 单位设定,作为单位之一,登录[,d](固体比重测定)。
4. 设定固体测定用溶液的密度。
(1) 质量显示后按数次【CAL】键,[SEttinG]显示时按【O/T】键。成为[CAL dEF]显示。
(2) 按数次【CAL】键,显示[LSG SEt]时,按【O/T】键。显示部的上部显示 MENU 标志和#标志,表示处于数值设定状态。另外,显示[SG﹡.﹡﹡﹡﹡](﹡.﹡﹡﹡﹡﹡表示数值)。数值﹡.﹡﹡﹡﹡ 的左端的位闪烁。闪烁的位上数字可以变更。
(3) 每按 1 次【UNIT】键,闪烁位上的数字增加 1。按【PRINT】键时,此位确定,右边一位闪烁。显示欲设定的值,按【O/T】键时,确定为固体测定用溶液密度。
(4) 按【POWER】键时,返回到[LSG SEt]
(5) 再按【POWER】键,返回到质量显示。
5. 质量显示后按几次【UNIT】,切换成[,d]。但是,空中重量测定时,[g]也亮灯。
6. 按【O/T】键。
7. 测定物装载到天平的称量盘上。
8. 稳定标志亮灯时按【CAL】键。
9. 测定物换装在液中的盘上。待稳定标志亮灯时按[CAL]键。此后的显示表示试样的密度。盘上没有物件时,即使出现[dSPoL]显示,也不算异常。
10. 下次测定按【CAL】键后,再从 5 开始操作。
备 注:
密度显示到小数点以后 4 位,但有可能在性能上全位不稳定。
测定物装载在液中的盘时,须全部浸入液中,而且不能有气泡附着。
(资料)使用比重测定用具 SMK-401 时的固体测定精度表
1) 上表所示是使用 AUW-D/AUW/AUX/AUY 系列和选购件比重测定用具 SMK-401 时的精度。使用用户准备的吊盘时,因形状、大小不同、精度也有所不同。
2) 上表的结果是计算值(理论值),在实际测定中,由于试样的形状、表面状态、性质的不同,测定精度会有变化。数字只供参考。
3)查表的例:测定密度为 8g/cm3,试样量为 5g的试样时,产生最大为±0.0001 的误差。估计测定结果在 7.999~8.001 范围内漂移,有时小数点以后 4 位数不读取,不算异常。
13.3 测定液体密度
液体密度测定是分别测定已知体积的沉锤(固体)在空中的重量和在欲测定的液体中的重量,用它们的测定值计算出液体的密度。以下的顺序是在使用客户准备的吊盘和水槽时的操作。使用选购件的比重测定用具时测定更加简便。这时,请按该用具的操作说明书操作。
1. 卸下天平底面的下盘钩开口处的盖
2. 下盘钩上挂上吊盘,将吊盘浸入水槽的溶液中。
3. 按照 12.1 单位设定,作为单位之一,登录[d](液体密度测定)。
4. 设定液体测定用沉锤体积。
(1) 质量显示后,按数次【CAL】键,显示[SEttinG]时,按【O/T】键。成为[CAL dEF]显示。
(2) 按数次【CAL】键,显示[Sv SEt]时,按【O/T】键。显示[﹡ .﹡﹡﹡﹡ ](﹡ .﹡﹡﹡﹡ 表示数值)。显示部的上部显示 MENU 标志和#标志,表示处于数值设定状态。数值﹡ .﹡﹡﹡﹡ 的左端的位闪烁。闪烁位上的数字可变更。
(3) 每按 1 次【UNIT】键,闪烁位上的数增加 1。按【PRINT】键时,此位数字确定,右边一位闪烁。显示欲设定的值,按【O/T】键,确定为液体测定用沉锤体积。
(4) 按【POWER】键时返回到[SV SEt]。
(5) 再按[POWER]键时,返回到质量显示。
5. 质量显示后,按几次【UNIT】键,切换成[d]显示。但是,测定沉锤的空中重量时,[g]也亮灯。
6. 按【O/T】键。
7. 沉锤装载到称量盘上。
8. 稳定标志亮灯时,按【CAL】键。
9. 沉锤换装到液中的盘上。此后的显示表示液体的密度。盘上没有物品时出现[dSPol]的显示也不算异常。
10. 下一次的测定,按【CAL】键后再从 5 开始操作。
备 注:
密度显示到小数点以后 4 位,但有可能性能上全位不稳定。
褠锤装载在液中的盘时,须全部浸入溶液中,而且不能有气泡附着。
13.4 自动打印输出(自动打印)
使用自动打印时每次测定即使不按【PRINT】键也会自动地将测定结果从RS232 接口和DATA1/0 接口输出。可与直通视窗(Windows)并用。天平的g显示在零±5 读数以内时,在称量盘上装载 10 读数以上的物件,显示值稳定后自动输出。下次的测定在取下称量盘上的物件后一旦进入零±3 读数以内后即可进行。
1. 质量显示后,按数次【CAL】键,显示[FUnC.SEL]时,按【O/T】键。显示[CAL]
2. 按数次【CAL】键,显示[AtPrt:﹡﹡ ]。这时[﹡﹡ ]表示现在的设定,[on]时为开,[oF]时为关。
3. 按【O/T】键。显示[AtPrt-on],以后每按【CAL】键,交替显示[AtPrt-on]、[AtPrt-oF]。显示现在的设定的同时显示稳定标志(?)。显示欲设定的内容时,按【O/T】键,变更设定。
4. 按【POWER】键,返回到[AtPrt: ﹡﹡ ]。
5. 再按【POWER】键,返回到质量显示。
6. 自动打印开时进行质量显示时,显示自动打印标志。
7. 解除自动打印,进行上述顺序 3。
备 注:
自动打印机不能与 13.5 的间隔时钟功能同时设定。
13.5 每隔一定时间的输出(间隔时钟)
按设定的时间间隔,自动输出天平的测定值。
1.质量显示后,按数次【CAL】键,显示[FUnC.SEL]时按【O/T】键。显示[CAL]。
2. 按数次【CAL】键,显示[int]。
3. 按【O/T】键。显示[int: ﹡﹡ :﹡﹡ ]( ﹡﹡ :﹡﹡ 表示数值)。显示部的上部显示 MENU 标志和#标志,表示处于数值设定状态。另外,数值﹡﹡ :﹡﹡ 表示现在设定的输出间隔[MM:SS](MM 为分,SS 为秒),左端的位闪烁。
4. 每按【UNIT】键,闪烁位上数字增加 1。按【PRNINT】键,此位的数字确定,右边一位闪烁。分设定至 99,秒设定至 59 数。
5. 按数次【POWER】键,返回到质量显示。出现表示间隔输出备用的文字 T 时闪烁待机标志。
6. 按【PRINT】键。按设定的时间间隔开始自动输出。
7. 一旦停止时按【POWER】键。
8. 在质量显示中连续按【POWER】键约 3 秒钟,出现[APL End]显示,间隔时钟功能解除。
备 注:
按【O/T】键,随时都可除去皮重。
在间隔时钟备用状态下按【POWER】键时成为待机状态。
缠时间地使用间隔时钟功能时,有可能因天平的漂移产生测定误差。
ㄠ蹵接收数据的仪器不同,设定时间间隔短时有可能产生动作不正常。这时,请增长设定时间间隔。
间隔时钟不能与 13.4 的自动打印功能同时设定。
在间隔时钟使用中,请将 PSC(10.3.2)、定时器 CAL(10.3.3)设定为关。也不要进行其他的灵敏度校准。
13.6 细微试样多数量测定(加载方式)
细微的物品进行多数量测定时方便。使用这种方式是天平的显示按显示中的单位在零至±5 读数以内时,在称量盘上装载 10 读数以上质量的物品,显示值稳定时,此值由天平的 RS232 接口和 DATA 1/0RUV 接口输出,然后自动去皮。此后,每次新装试样时重复动作。(AUW-D/AUW/AUX/AUY 系列,按[1d/10d]键,消除最小位的显示时,根据消除前显示的读数进行判断。)按【POWER】键,可解除加载方式。解除时,显示在此前使用同样方式测定的物品的合计值。连接选购件的电子打印机和计算机时,打印“—ADDON MODE—”字样,解除时的合计值与输出“TOTAL=”一起打印。
1. 质量显示后按数次【CAL】键,显示[FunC.SEL]时按【O/T】键。显示[CAL]。
2. 按数次【CAL】键,显示[Addon: ﹡﹡ ]这时 [﹡﹡ ]表示现在的设定,开时为[on],关时为[oF]。
3. 按【O/T】键。显示[Adon-on],以后按【CAL】键[Adon-on]、[Adon-OF]交替显示。显示现在的设定的同时显示稳定标志(?)。显示欲设定的内容时,按【O/T】键,变更设定。
4. 按【POWER】键,返回到[Addon: ﹡﹡ ]。
5. 再按【POWER】时,返回到质量显示。
6. 加载方式开时进行质量显示时,加载标志亮灯。
13.7 净重总量测定(存储方式)
输出多数的测定结果计算总量时方便。测定物装载在称量盘上,每按【PRINT】键,测定值由 RS232C 接口和 DATA 1/0 接口输出,然后自动去皮重。以后换载新试样时每按【PRINT】键时,重复动作。按【POWER】键,可解除存储方式。解除时显示在此前使用同一方式测定的物品的合计值。连接选购件的电子打印机和计算机时,在存储方式测定开始时打印“—MEMORYMODE—”字样,解除时的合计值与“TOTAL=”的输出一起打印。
1. 质量显示后,按数次【CAL】键,显示[FUnC.SEL]时,按【O/T】键。显示[CAL]。
2. 按数次【CAL】键,显示[mE:﹡﹡ ]。这时,[﹡﹡ ]表示现在的设定,开时为[on],关时为[oF]。
3. 按【O/T】键。显示[mE-on],以后每按 1 次【CAL】键,[mE-on]、[mE-oF]交替显示。显示现在的设定的同时显示稳定标志(?)。显示欲设定的内容时,按【O/T】键,变更设定。
4. 按【POWER】键,返回到[mE: ﹡﹡ ]。
5. 再按【POWER】键,返回到质量显示。
6. 在存储方式为开时进行质量显示时,M 文字亮灯。
14. 与外围设备的连接和通信
14.1 与电子打印机的连接
AUW/AUX/AUY 系列可与 2 种电子打印机连接。
电子打印机 EP-50
电子打印机 EP-60A。
使用电子打印机时按以下顺序与天平连接。
1. 天平的通信条件设为F1(标准设定 1)(参照14.3.2).
2. 只限在与计算机并用时,按用户设定,设定为定时器符号交换(参照 14.3.3.1)。
3. 在天平[oFF]或[STAND-BY]时,电源拔掉后,在天平背面的 DATA I/O 上连接电子打印机上附属的电缆,电缆也与打印机连接。
4. 通入天平的电源。
5. 通入电子打印机的电源。
备 注:
电子打印机 EP-50 的演算功能(统计计算功能和常数乘算功能等)在 g、mg、%、PCS、ct、mom 以外的单位不能使用。
电子打印机 EP-50 的号码打印功能(自动计数)在进行通常的测定值以外的打印(日期打印时和灵敏度校准的报告打印等)前,必须关闭。
电子打印机不能连续输出。
14.2 与计算机的连接—RS232C—
计算机与天平连接,根据制成的指令程序,天平可由计算机控制。倘若,不受计算机控制,只由天平发送数据时,直通视窗(Windows)(→6)方便。
14.2.1 接线
注 意:
使用手头的电缆时,必须使用正确接线的电缆。下图的接线和特殊附件的 RS-232C电缆不能保证对所有的计算机种都能正常工作。
(1)IBM PC/AT 、DOS/V、AX 类计算机时(D-sub9 销)(交叉接线)

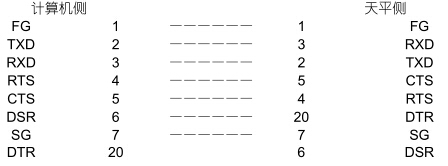

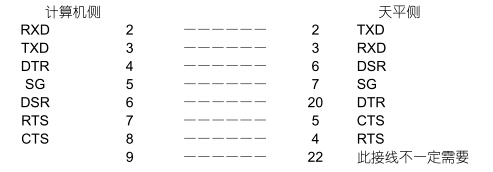

(2)NEC PC-9801、9821 系列时(D-Sub25 销)
14.2.2 数据格式
备 注:
□表示间隔码,DL 表示定界码。
(1)输入数据格式指 令 码+DL(参照 14.2.3)
(2)输出数据格式
质量显示时(例) S —200.0000g □ DL
稳定信息 极性
极性
正时:空格(□)
负时:负号(—)
稳定信息(附稳定信息输出时)
稳定时:S
不稳定时:U
*表示 oL、-oL 时
(例) U —□□□□oL□□□□DL
稳定信息 极性
极性
正时:空格(□)
负时:负号(-)
稳定信息(附稳定信息输出时)
稳定时:S
不稳定时:U
(3)数据形式
ASCII(JIS)码
波特率、奇偶(和位长)、定界符、停止位、格式和符号交换根据菜单设定而不同。

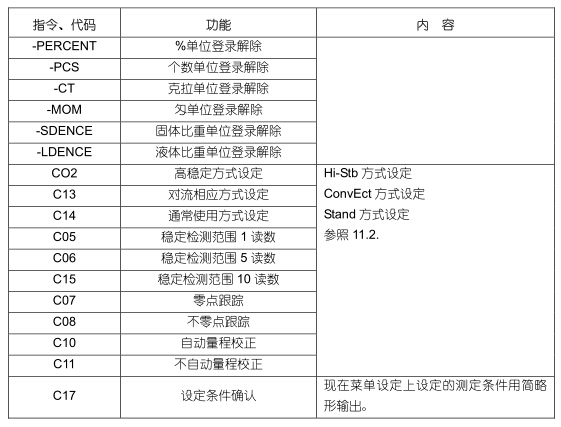

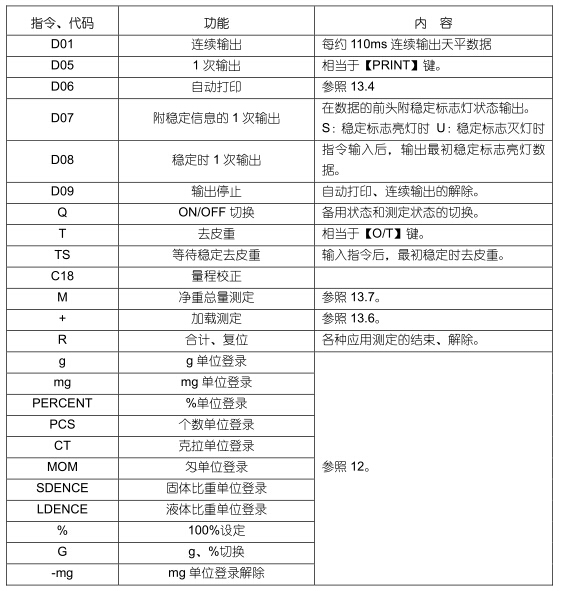

14.2.3 指令码
注 意:
这里未列的文字或控制码输入天平时 ,不仅不能保证今后天平的动作,而且甚至会无法正常测定。还有,万一错把这里未列的文字或控制码输入时,请立刻拔掉电源软线,待约 10 秒钟后,再插上电源。
14.3 通信设定
14.3.1 何谓通信设定
与计算机和电子打印机连接时,决定它的通信规格的菜单设定。这里设定的内容,以 RS-232C 和 DATA I/O 两种通信规格同时有效。有与电子打印机等的 DATA I/O 接口连接的仪器时,天平的通信规格设定为『用户设定』。

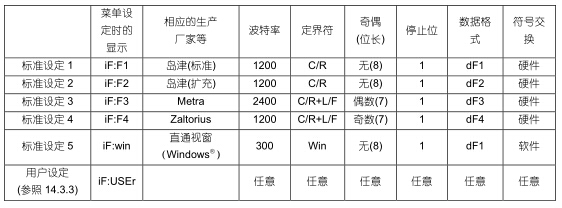

14.3.2 标准设定
可从下表的标准设定 1 至标准设定 5 的组合中选择。再有,标准设定 5(直通视窗(Windows)用设定),由于不包括在菜单中,可简单地进行设定。(参照 6.2.1)。
设定方法:
1. 质量显示后,按数次【CAL】键,显示[intFACE]时,按【O/T】键。显示[iF:F1] 。
2. 根据需要,按数次【CAL】键,显示欲设定的标准设定时,按【O/T】键。
3. 按几次【POWER】键,返回到质量显示。
14.3.3 用户设定
用户设定可分别设定通信设定的各项目。
设定方法:
1. 质量显示后按数次【CAL】键,显示[intFACE]时,按【O/T】键。显示[iF:F1]
2. 按数次【CAL】键,显示[iF:USEr]时按【O/T】键。显示[io.b: ﹡﹡﹡﹡ ](通信速度设定)([﹡﹡﹡﹡ ]表示现在设定的 2 个~4 个文字,以下同)。此后,每按 1 次【CAL】键,按 [iod: ﹡﹡﹡﹡ ](定界符设定)、 [iop: ﹡﹡﹡﹡ ] (奇偶设定)、 [iso.S:﹡﹡﹡﹡ ](停止位设定)、[io:F: ﹡﹡﹡﹡ ](数据格式设定)、[io.H: ﹡﹡﹡﹡ ](符号交换设定)的顺序依次变换项目的显示。
3. 显示欲新设定的项目时,按【O/T】键。(以下按每个设定项目进行说明)

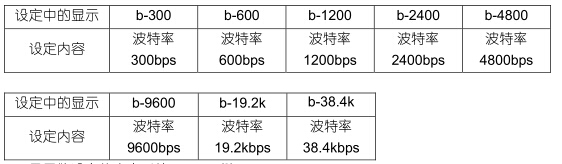

14.3.3.1 通信速度设定
(1)显示由[io.b﹡﹡﹡﹡ ]变为[b-300]。此后,每按【CAL】键显示变化。显示现在的设定时稳定标志(?)亮灯。
(2)显示欲设定的内容时按【O/T】键。
(3)按【POWER】键,返回到[io.b: ﹡﹡﹡﹡ ]。
14.3.3.2 定界符设定
(1)显示由[io.d: ﹡﹡﹡﹡ ]变为[d-cr]。此后,每按【CAL】键,显示变化。显示现在的设定时,稳定标志亮灯。
(2)显示欲设定的内容时按【O/T】键。
(3)按【POWER】键,返回到[io.d: ﹡﹡﹡﹡ ]。
14.3.3.3 奇偶设定
(1)显示[io.p: ﹡﹡﹡﹡ ]变为[P-no]。此后,每按【CAL】键,显示变化。显示现在的设定时稳定标志(?)亮灯。
设定中的显示 P-EvEn | P-no | P-odd |
设定内容 | 无奇偶 | |
8 位长 偶数奇偶 设定中的显示 | 奇数奇偶 | 7 位长 |
7 位长 |
| |
P-no | P-odd |
(2)显示欲设定的内容时按【O/T】键。
(3)按【POWER】键,返回到[io.p: ﹡﹡﹡﹡ ]。
14.3.3.4 停止位设定
(1)显示由[io.S: ﹡﹡﹡﹡ ]变为[S-S1]。此后,每按【CAL】键,显示变化。显示现在的设定时,稳定标志亮灯。
设定中的显示 设定内容 | S-S1 | S-S2 |
停止位 | 1 位 | |
停止位 设定中的显示 设定内容 | 2 位 |
|
S-S1 | S-S2 | |
停止位 | 1 位 |
(2)显示欲设定的内容时,按【O/T】键。
(3)按【POWER】键,返回到[io.s: ﹡﹡﹡﹡ ]。
14.3.3.5 输入出数据格式设定
(1)显示由[io.F: ﹡﹡﹡﹡ ]变为[F-dF1]。此后,每按【CAL】键,显示变化。显示现在的设定时稳定标志亮灯。
设定中的显示 F-dF3 | F-dF1 | F-dF2 |
F-dF4 | 设定内容 | |
数据格式 1 数据格式 2 数据格式 3 | 本公司的标准格式。 | 通常设定此格式。 |
由数据格式 1 的功能扩充而 | 成的格式。 | |
与 Metra 公司天平 | 相同的格式。 |
(2)显示欲定的内容时,按【O/T】键。
(3)按【POWER】键,返回到[io.F: ﹡﹡﹡﹡ ]。
注 意:
使用电子打印机 EP-50、EP-60A 时必须设定数据格式 1。
备 注:
设定数据格式 2 时,对来自计算机的指令,天平必须返回发送处理结果。
14.3.3.6 符号交换设定
(1)显示由[io.H: ﹡﹡﹡﹡ ]变为[H-oFF]。此后,每按【CAL】,显示变化。显示现在的设定时,稳定标志亮灯。
设定中的显示 H-HArd | H-oFF | H-Soft |
H-tr | 设定内容 | |
无符号交换 定时器符号交换 设定中的显示 | 软件符号交换 | 硬件符号交换 |
|
| |
H-oFF | H-Soft |
(2)显示欲设定的内容时,按【O/T】键。
(3)按【POWER】键时,返回[io.H: ﹡﹡﹡﹡ ]。
15. 维修和移动
15.1 日常的维护
脏时:
拧干的柔软布蘸中性洗涤剂擦拭。
称量盘可用水整个洗。充分干了以后再装到天平上。

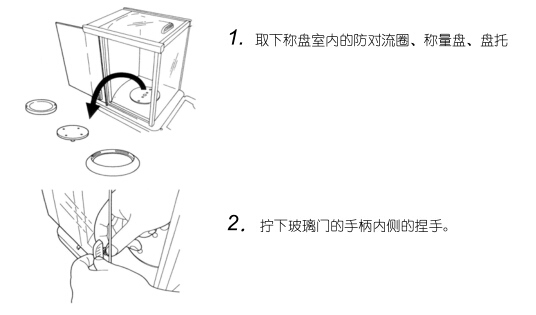

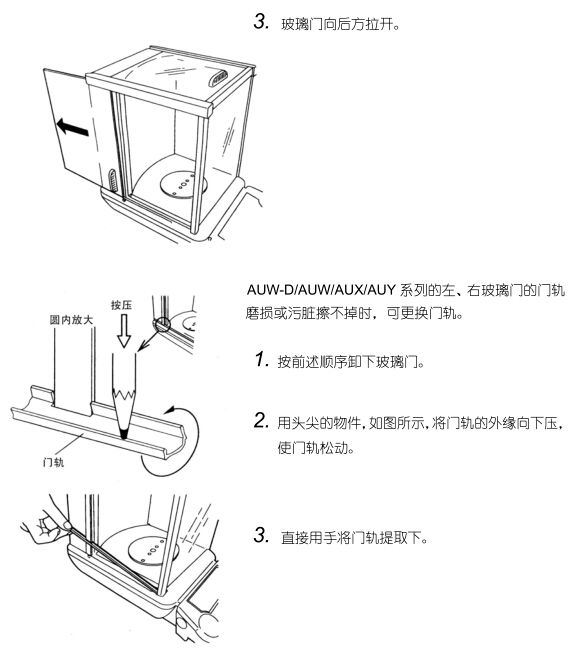

玻璃门可卸下来,擦洗或更换门轨。
有机溶剂或化学药品、化纤抹布由于会损伤涂饰和显示板,请不要使用。
注 意:
玻璃门操作时请小心谨慎不要弄碎。
砠下玻璃门手柄内侧的捏手时,请小心谨慎,手不要碰到称量室内的盘托轴。
操作时请特别小心不要让门轨划伤手。玻璃拉门不滑时AUW-D/AUW/AUX/AUY 系列可以卸下玻璃门,清扫门轨。

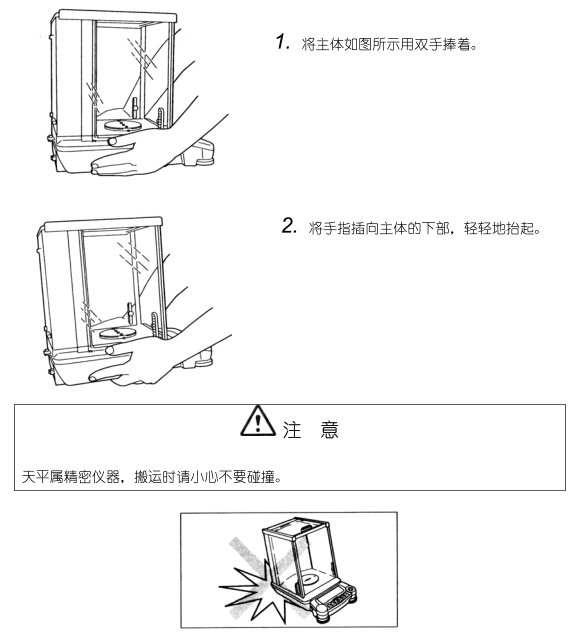

15.2 移动天平时

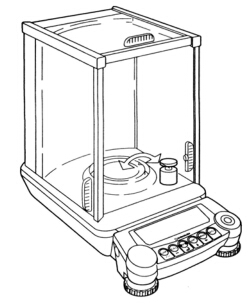

用手搬运时…………取下称量室内的防对流圈、称量盘、盘托后,如图所示抬起,用双手牢牢抓住搬运。
其他方法搬运时……请使用原来装产品的包装箱。
16. 异常及其处理措施

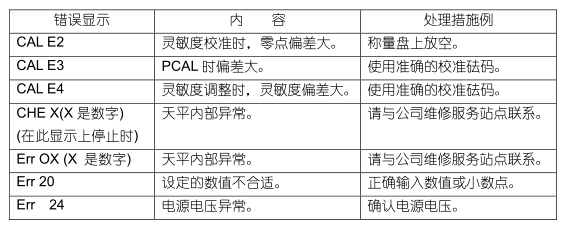

16.1 错误显示和处理措施一览表

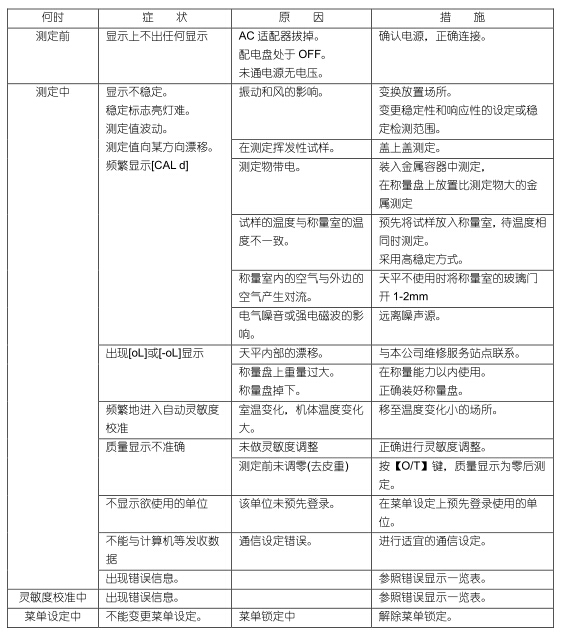

16.2 遇到这样的情况时
附 录

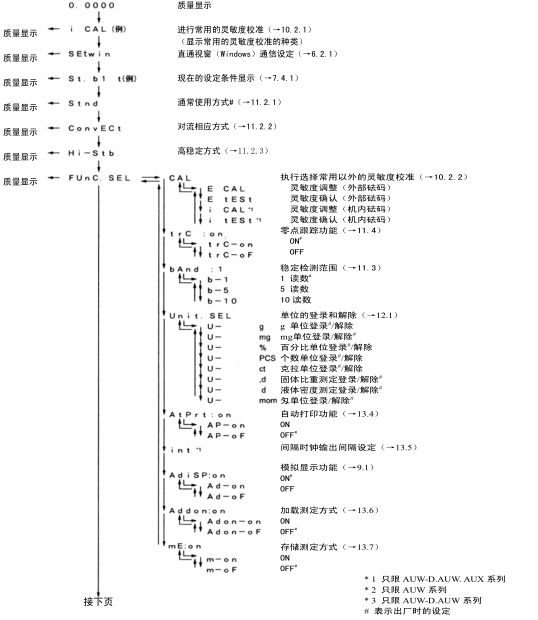

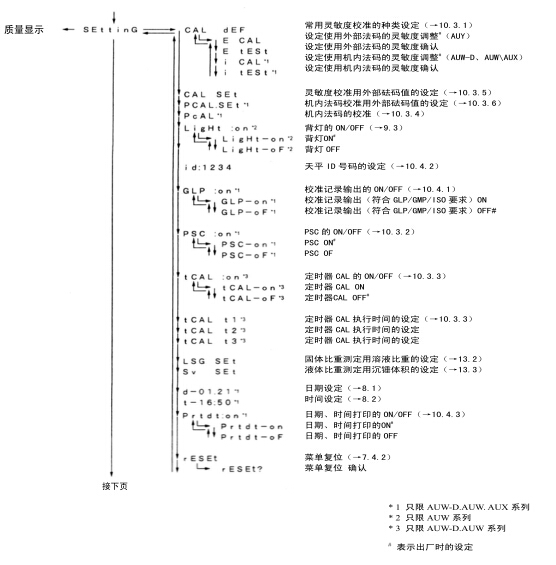

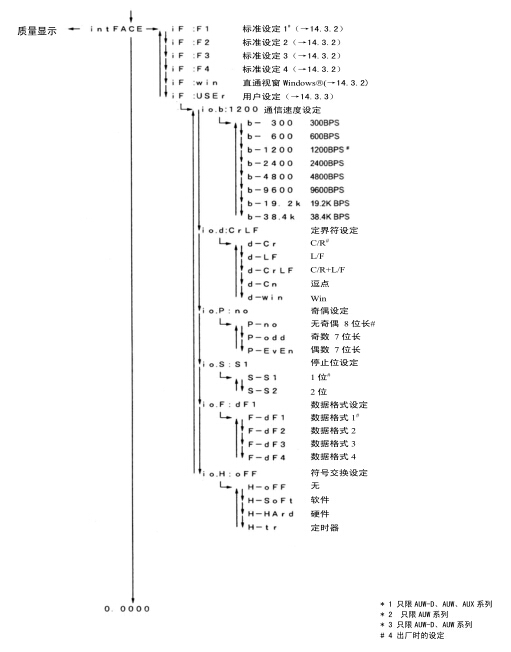

附录 1 菜单图(括弧内→后为本文参照项目)
【CAL】键:移向同阶段的下一个菜单项目。(下图的↓)
【O/T】键:移向下一阶段的菜单项目。(下图的→)没有下一阶段菜单项目时,进行确定。
【POWER】键:移向上一个阶段的菜单。(下图的←)(连续按【POWER】键时,直接返回到质量显示。)

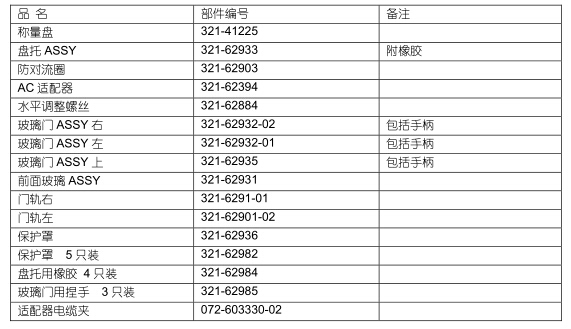

附录 2 标准附件、维修部件清单

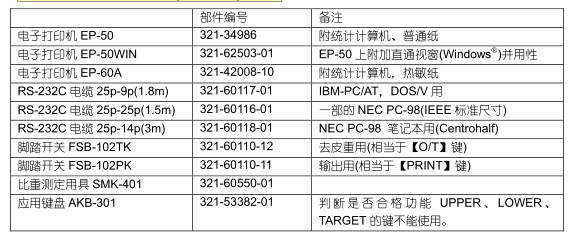

附录 3 特殊附件(选购件)清单
备 注:
记载的部件编号,如有改动不预先通知。RS-232C 电缆不能保证对所有计算机都适用。另外,锁定螺钉有可能无法固定天平。

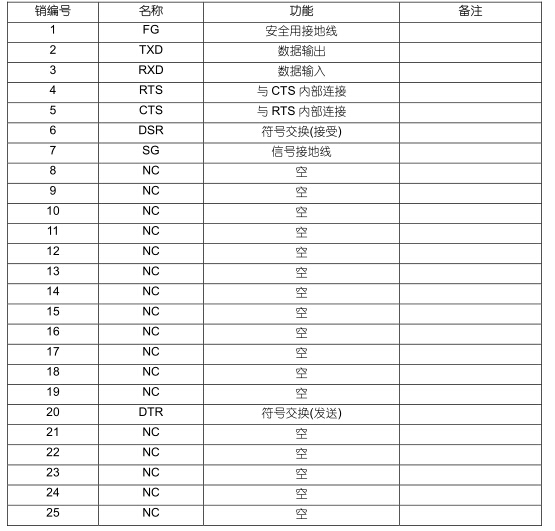

附录 4 RS-232 接口的规格
附录 5 单位换算系数清单
AUW-D/AUW/AUX/AUY 系列的单位换算按下列值计算。
1g
=1000mg
=5ct
=0.2666666667mom
附录 6 性能检查指导
备 注:
性能检查可大致判断天平是否正常。
性能检查不要在室温变化大的场所进行。
为使称量室与砝码没有温差的状态下检查,请预先将砝码放入称量室
砝码的装取,使用长镊子,手不要进入称量室。
重复精度:
AUW-D 系列由顺序 3 至顺序 5,大量程,小量程分别进行。
1. 通电源,在质量显示下(AUW 在背灯开时,背灯亮灯)放置 1 小时(AUW-D 是 2 小时)以上。
2. 根据 11 章,稳定性和响应性设定为通常使用方式,稳定检测范围为 1 读数,零点跟踪为 OFF。
3. 接近称量能力的砝码用镊子向称量盘中央装取6 次,记录这时的Xi: 装时的显示值Yi: 取时的显示值
接近称量能力的砝码取 6 次装:X1,X2……xi,……x6,取:Y1,Y2,……Yi……Y6RX=Xmax-Xmin或 RY=Ymax-Ymin(max 为最大值,min 为最小值)
4. 按上式,求 Rx,Py。
5. Rx、Py 都在 1.0mg 以内为正常。AUW-D 系列的小量程时在 0.3mg 以内为正常。
偏置误差(四角误差)AUW-D 系列时,请检查大量程的偏置误差。
1. 充分预热。预热时间至少在 1 小时以上。
2. 约为称量能力的 1/4 的砝码按左图所示的顺序号在称量盘上挪动,记录各值X1~X5。称量盘中
央的值与其它的值的差(偏置误差)分别在±1.0mg以内为正常。
附录 7. 直通视窗(Windows)的补充事项
直通视窗(Windows)功能设定时出现故障的处理措施微软公司发表的公报说,由于Windows95 的版本不同,在使用计算机的串行键设备时有可能产生例外的错误。在进行计算机方面的设定前,必须按下列顺序确认Windows95的版本,采取必要的相应处理措施。
注 意:
1. 提供这个信息是为了方便客户。关于处理措施客户自行负责。本公司和微软公司对因处理措施产生的毛病概不负责。
2. 万一未采取处理措施,使用串行键设备设定后,计算机不能正常起动时,再启动计算机,在出现『Starting Windows95』显示时按『F8』键,选择『3 safe mode』进行启动,然后,在控制面板→辅助功能→信息→『支持串行键设备』的选定解除后,再次起动Windows。
1. Windows版本的确认
(1)点击开始→设置→控制面板
(2) 双击系统
(3)确认信息标记的系统项目是什么。如是Microsoft Winsows 954.00 950B时,请采取 2 的处理措施。如不是时,不必采取处理措施,请按天平的操作说明书设定。
2. 处理措施
2.1 可利用因特网时
连接URL http://www.shimadzu.co.jp/products/scale/download/jindex.html
按其指示进行
2.2 不能利用因特网时
(1)关上所有的已打开的软件。
(2)点击『开始』→『指定文件名执行』
(3)名称上用键输入“regedit”。
(4)点击 OK……登记编辑程序启动。
(5)双击 HKEY_LOCAL_MACHINA
(6)双击 System
(7)双击 Current Control Set
(8)双击 Service
(9)双击 Vxd
(10)双击 VCOMM
(11)双击右侧视窗(Windows)的 Enable Power Management
(12)修正 0000 01 00 00 00 为 0000 00 00 00 00
(13)点击 OK
(14)点击菜单的『注册』→『注册表编辑程序结束』
(15)点击开始→Windows结束→计算机再启动→确定
到此,处理措施结束。
以后,再起动Windows搀处理措施仍有效。
但是,Windows贀装配时,必须重新进行处理措施。
