恒平fa1004电子分析天平使用说明书

时间:2015-7-29 9:45:11      阅读:3688

目录

1 简述

1.1 概况

1.2 基本结构

1.3 安 全性

2 安装与校准

2.1 天平工作环境的选择

2.2 拆开包装并检查标准件

2.3 安 置天 平

2.4 电 源要 求

2.5 校 准天 平

3 称 重方 法

3.1 基 本称 重

3.2 使用容器称重

3.3 称重模式的切换

3.3.1 称重模式选择

3.3.2 计件称重

3.3.3 百分比称重

3.4 打印输出

4 天平设置

4.1 天平设置键操作方法

4.2 设置表

4.3 天平设置功能解释

4.4 数据通讯

4.5 快速称量的天平设置

4.6 强气流环境建议的天平设置

5 故障指示

6 预防性保养

7 检定标准

8 建立完好的称量系统

8.1 合格的操作人员

8.2 什么是良好的使用环境

8.3 受到良好控制的被测物

8.4 如何使天平状态正常

1 简述

1.1 概况

    本说明书适用上海舜宇恒平FA型系列天平

FA 型系列天平具有以下特点:

数字化多点线性修正

数字化多点温漂修正

国际公认的计量性能最优之传感器结构

LCD 显示

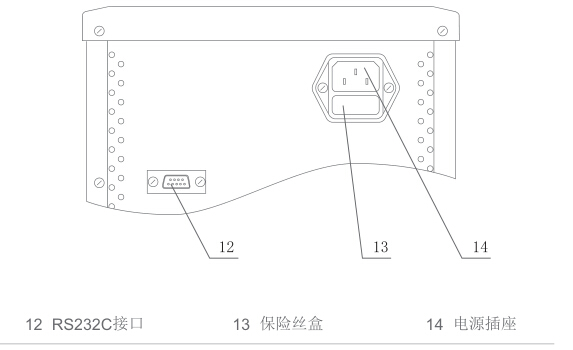

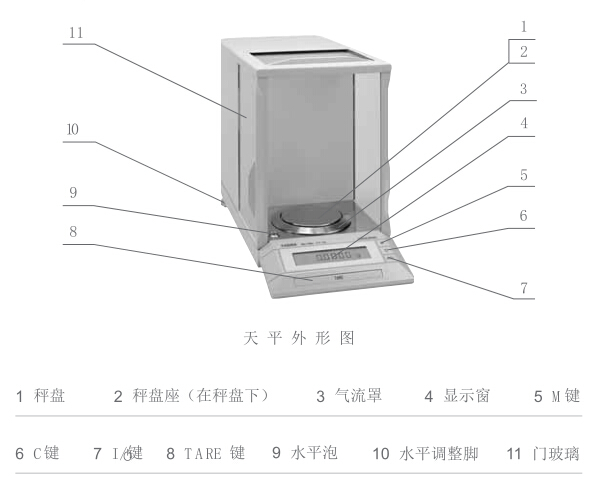

1.2 基本结构



1.3 安全性

新天平使用前,请遵循第2章节的步骤。

注:F A 型系列天平不允许在危险地方使用,电压必须为交流220V 50H z并有良好接地,以确保人身安全和天平的安全使用。天平内部不包括任何需要用户维修保养或调换的零件,请勿拆开天平,如果您使用的天平出现异常现象,请您与经销商或我公司联系。

2 安装与校准

2.1 天平工作环境的选择

您的天平是一台精密分析仪器,选择合适的设置位置对今后的使用将有更准确、可信的保障。具体如下:

水平、坚固、稳定、无振动的台面

不受太阳直射

保持恒定温度

无气流干扰

理想的位置应设定在房间角落,稳固的台面,无直接来自房门、窗户、空调通风口的气流。

无强电磁干扰(地球磁场除外)和热源

湿度:50% ~75%RH

温度:10℃~30℃

波动≤1℃/h

2.2 拆开包装并检查标准件

标准件包括:天平、使用说明书、校准砝码(50g、100g、200g、500g之一)、秤盘和气流罩( 125mm秤盘无气流罩)、电源线

2.3 安置天平

检查:

玻璃是否完好,门状态是否正常;

用手指非常小心地、轻轻地左右晃动秤盘座,秤盘座应能自如晃动,静止后,与四周有间隙;

称重腔内无异物,特别注意清除细小异物。

安装:

放上气流罩使之落位准确(无气流罩则跳过这一步);

将秤盘轻轻地放入秤盘座。

调节水平:

用天平后部的两只水平调整脚,将气泡调整至水平中央。

关好三面玻璃门。

2.4 电源要求

电源线插入天平后部电源插座,并接入外部电源,按一下“I/ ”键,天平进行自检(30秒),在这段时间内天平正在适应周围环境。电源应符合以下要求:

功率:≥20W

交流电压:220v

频率:50Hz

有良好接地。若电源无良好接地,在非常干燥的环境中,天平外壳可能带有静电。

2.5 校准天平

使用要求一般时,天平应预热30分钟以上;精确称重时,天平应预热120分钟以上。

有校准必要的情形:

○ 天平首次使用之前;

○ 称重操作进行了一段时间;

○ 放置地点变更之后;

○ 环境温度强烈变化后。

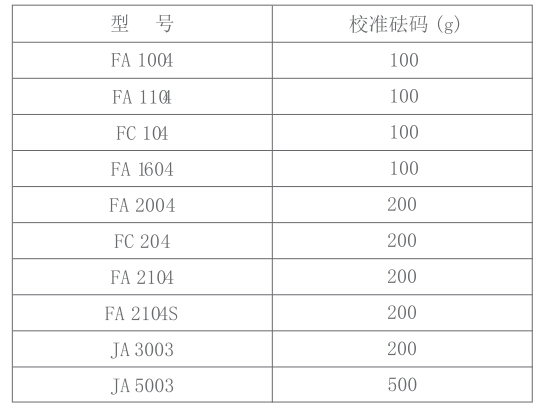

表1 校准砝码表



准备好所需校准砝码(E 2、E 1级砝码,见第8章),砝码值见表1。

从秤盘上取走任何加载物,按“TAR E ”键,清零。等待天平稳定后,按“C”键,显示后,轻轻放上校准砝码至秤盘中心,关上玻璃门约30秒后,显示校准砝码值,听到“嘟”一声后,取出校准砝码,天平校准完毕。

3 称重方法

3.1 基本称重

按“TAR E ”键一下,将天平清零,等待天平显示零,在秤盘上放置所称物体。称重稳定后,即可读取重量读数。

3.2 使用容器称重

如需用容器装着待测物(如液体)进行称重(不包括容器的重量),方法如下:

○先将空的容器放在秤盘上;

○按“TARE ”键清零,等待天平显示零;

○将待测物体放入容器中,称重稳定后,即可读取重量读数。

3.3 称重模式的切换

3.3.1 称重模式选择

按住“M ”键不放,天平在克、金盎司、克拉、计件、百分比称重模式之间循环切换,待天平显示所需称重模式时,放开“M ”键,天平进入所选称重模式。金盎司(英两)1K=31.1034768g克拉 1ct=0.2g

3.3.2 计件称重

○放上容器,若无需容器,请跳过此步;

○按“TARE ”键清零,等待天平显示零;

○放上10件被计件物,待称重稳定后;

○按3.3.1 操作,进入计件称重模式。

3.3.3 百分比称重

○放上容器,若无需容器,请跳过此步;

○按“TARE ”键清零,等待天平显示零;

○放上标准样,待称重稳定后;

○按3.3.1 操作,进入百分比称重模式。

3.4 打印输出

按一下“M ”键,即可将当前天平显示的称重从R S232C接口输出,天平也能以其它方式输出天平显示的称重,详见第4章节。

4 天平设置

4.1 天平设置键操作方法

○天平设置只能在开机时进入,称重状态时不能直接进入;

○天平接入电源后,按住“M ”键,然后按“I/ ”一下,等待1~2秒钟后放开“M ”键。

天平全屏显示和自检符显示后显示:

○等待数秒后,会显示

○页区内容从零至某个数之间自动循环显示;

○行区、字区均是从零至某个数之间自动循环显示;

○页、行、字区显示的零表示此时若按“M ”键一下,退出至上一级菜单,(字→行→页→退出天平设置,进入称重状态);

○页、行区的非零数表示此时若按“M ”键一下,进入下一级菜单(页→行→字);

○字区的非零数表示此时若按“M ”键一下,选中某种天平设置,并同时显示% ;

○当天平显示:此时% 表示天平内部的某种功能设置为当前有效。

○所有功能在天平出厂时,均被选择为某种有效,因此用户无需设置所有功能,仅在需要改变某种设置时做专门设置。

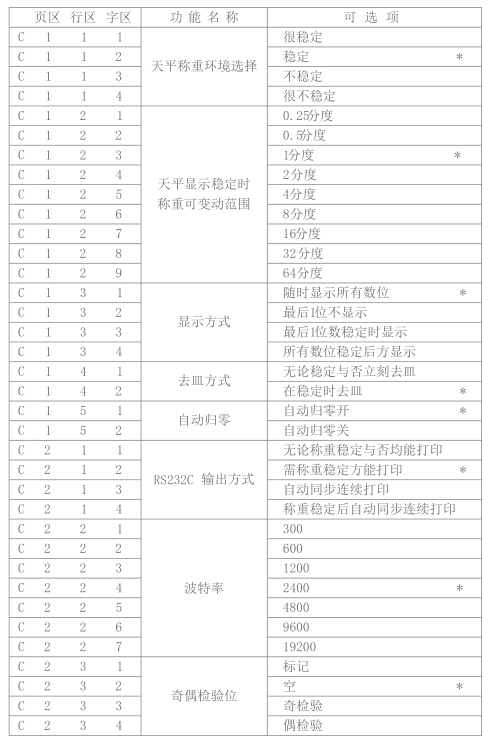

4.2 设置表(* 表示出厂设置)


4.3 天平设置功能解释

< 天平称重环境选择> :放置天平的房间若使用普通空调恒温,一般应选择C113;若房间气流较大,应选择C114。

< 天平显示稳定时称重可变动范围> :若需要快速称重时,可放宽显示变动范围;房间气流较大时,应放宽显示变动范围。

< 显示方式> :用户根据自己的需要作出选择。

< 去皿方式> :若选择C141应注意去皿操作的准确性。

< 自动归零> :若需要做零位附近的几至几十个分度值的测量时,选择C152;并且注意天平本身的零位漂移对称重精度的影响。一般情况下应尽量避免在零位附近添加几至几十个分度值的质量,否则有时会出现较大的测量误差。

4.4 数据通讯

天平使用8051单片机串行方式1:一位起始位,一位停止位;单个字节:D7位

校验位D6~D0位ASC Ⅱ码

首先根据所接外设(串行打印机或台式计算机)设置< R S232C输出方式> 、< 波特率> 、< 奇偶检验位>一个字符串的输出格式:




4.5 快速称量的天平设置

< 天平称重环境选择> :C 111或C 112时,称量明显加快。

4.6 强气流环境建议的天平设置

避免气流直接吹拂,C 114;选择C 12 6 或C 12 7,C 12 8 ,C 12 9 以及C 141,C 2 11。

5 故障指示

故障处理:您的天平出现故障,请与您的经销商或我们联系。在送修您的天平之前请试一试下面的方法,也许您的天平就不需要修理了。

5.1 天平开机时会自检,若自检无法通过,则天平会显示并停止进一步动作。此时必须送修您的天平。

5.2 天平在称重时也会出现故障指示天平内部检测到受力已超出最大量程(最大数字显示值):

○ 秤盘上加载物体过重,请减轻重量;

○ 曾经用小于校准砝码值的其它校准砝码或物体校准过天平,导致放上正常量程内的重量时显示超重,请重新校准天平即可。详见2.5 校准天平。天平内部检测到受力太小

○ 秤盘尚未放到秤盘座上;

○ 秤盘下面有异物,请轻轻拿起秤盘检查是否有异物在秤盘下;采样模块没有启动。CPU 损坏。键盘错误。天平存储数据丢失。

○ 气流罩(若有的话)与秤盘碰在一起,轻轻旋转气流罩观察气流罩是否安放好。

显示值已超9 9 9 9 9 9 9 9,显示溢出。

○ 计件或百分比称重时,样品值过小。计件时出现:首先取出秤盘上的物体(此时应消失),重新选择样品,可将20件、50件、100件或更大作为10件的样品,记下您目前的样品件数与10件的倍数,每次读数时相乘即可。操作步骤见第3.3.2条计件称重。百 分 比 称 重时 出 现 : 首先 取 出 秤 盘上 的 物 体 (此 时应消失),重新选择样品。操作见第3.3.3条百分比称重。

天平数据采样模块出现错误

○ 拔掉电源线,约10秒钟后,再次接通电源。天平数据处理时发现被除数为零

○ 按“TARE ”键,清零。

○ 拔掉电源线,约10秒钟后,再次接通电源。天平通过RS232C 接收数据时出现帧错误

○ 按“TAR E ”键,若消失,请重新检查第4.4条数据通讯。

○ 拔掉电源线,约10秒钟后再次接通电源,请重新检查第4.4条数据通讯的设置。

显示数据曾经随称重变化而正常变化,突然出现不再变化的现象:

○ 数据通讯出错,见第4.4条数据通讯;曾经使用大于校正砝码值的物体用于天平校准,从而出现大于某一个显示值后显示不再增加。重新校准天平,详见第2.5条校准天平。

5.3 接通电源后未出现任何显示:

○ 未按“I/ ”键;

○ 保险丝熔断,请将电源线拔掉,用小螺丝刀将天平电源插座处的熔丝盒撬出,更换保险丝,再接通电源。

5.4 接通电源后,按下“I/ ”键,曾经出现全部显示以及后,仅在显示屏左下角出现不再有其它显示。说明天平称重环境不稳定,天平始终无法得到一个稳定的称重。

○ 天平门玻璃未关好;

○ 秤盘下面或四周有异物,请轻轻拿起秤盘观察是否有异物,特别注意是否有细小异物;

○ 气流罩未安放好,导致秤盘与气流罩有碰擦,缓缓旋转气流罩或秤盘观察有无碰擦现象;

○ 天平四周有强气流,重新安置天平,详见2.3,另见4.3;

○ 天平的称重环境选择和称量可变动范围设置不当,重新设置

5.5 最后一位显示数据很少出现,称重单位也很少出现。天平称重不够稳定。

○ 天平门玻璃未关好;

○ 天平四周有强气流,重新安置天平,详见2.3;或重新设置天平,见4.3。

5.6 按“TAR E ”键后,显示数字消失,不出现零,称重不稳定,无法正确清零:

○ 天平门玻璃未关好;

○ 天平四周有强气流,重新安置天平,详见2.3;或重新设置天平,见4.3。

5.7 按“TAR E ”键后,显示零,此时放上几至几十个分度值的物体时称重出现较大误差,甚至连续显示零。

○ 天平自动归零功能处于打开状态,若要关闭自动归零,详

6预防性保养

清洁:虽然,我们天平的罩壳和秤盘由高级材料制成,但是滞留于上的致腐物质未被及时清除,时间长了同样会有腐蚀情况发生。

保养:我们的维修工程师给您的天平所做的经常性保养会延长天平的寿命,请垂询贵处的经销商或我们具体的操作方法。

7 检定标准

注意:

○ 检定前天平应在检定处存放24小时以上,并且通电预热4小时以上。

○ 性能规格表中的重复性,指标准偏差σ,若按极差法衡量应取3倍σ。

○ 特别注意应使用E 2级以上的标准砝码(参见JJG 99 砝码检定规程)。

8建立完好的称量系统

完好的称量系统由四个方面构成,缺一不可。

○合格的操作人员

○良好的使用环境

○受到控制的被测物

○状态正常的天平

8.1 合格的操作人员

○仔细阅读本书,按本书中所讲,对天平进行安装、校准、使用和保养,这是最重要的因素,切记!

○有时身上会带有强静电,操作天平前摸一下台面去除静电。

○使用手机时应远离天平1m以上。

○称量时应轻拿轻放,并尽可能放于秤盘中心。

8.2 什么是良好的使用环境?

8.2.1 温度:15℃~25℃,并且变化缓慢。

导致温度快速变化的原因:

○房间有阳光直射,应采用遮光办法。

○空调出风口气流直接对准天平。

○早晨或傍晚气温变化超过10℃。

○天气出现快速变化,如一会儿出太阳,一会儿刮风、下雨。房间有强热源,如电炉、焊接设备、取暖器等。空调、取暖器应提前开启,待温度恒定后再开启天平。

温度快速变化的后果:

天平会出现跑字,跳字,开机后天平无法显示零。

8.2.2 湿度:50% ~75%RH ,超出此范围应增湿或去湿。

导致湿度过高的原因:

○下雨天或黄梅天等气候原因

○房间有大量水分产生

○天平附近有冷凝装置

湿度过高的后果:

会使传感器、元器件受潮、受损,导致天平跳字、跑字,开机不显示零,甚至损坏。

导致湿度过低的原因:

○气候干燥、气候寒冷,长期不下雨

○房间有物质大量吸收水份

湿度过低的后果:

很容易产生静电,天平受到静电干扰会出现死机,出“H”,跳字、跑字,甚至损坏传感器、元器件,开机后天平无法显示零。

8.2.3 电源电压正常:220V 50H z,若电网电压过高,应使用稳压电源单独对天平供电,否则天平电源部件、元器件很容易损坏。

8.2.4 没有振动和晃动:

○振源有铁路、公路、振动机械等

可通过以下三种方法观察振动情况:

水波振动法:适用于任何振动。

用洗脸盆盛满清水,将其放置在观察点,待水面晃动完全静止后,观察水波振动的强度并记录。

天平观察法:适用于无振感的地方。

首先天平开机,并经过充分预热后,分三种称量状态,分别观察数分钟并记录:天平显示值是否有小跳字(2d~几十d),显示值来回晃动(2d~几十d)。

手感法:手掌紧贴天平放置点台面和周围墙面,观察是否有振感。

寻找振源的方法:

怀疑汽车、火车经过或运转机械引起地面振动时,应采取水波振动法、天平观察法和手感法综合一起观察,判明振源,分两种状态进行观察:

汽车、火车未经过时或机械不运转时汽车、火车经过时或机械运转时寻找合适的天平避振位置:

采取水波振动法、天平观察法和手感法综合一起寻找合适的天平避振点。

合适的地点:从天平观察法得到的记录表明三种称量均无小跳字和来回晃动,否则只能等待振源消失时,才能使用天平。

○晃动有工作台面不牢固、不水平

○台面过于粗糙,天平无法稳定工作

振动和晃动的后果:

开机后天平无法显示零,称量时称量精度不准,天平出现跳字、跑字现象。

8.2.5 无强电磁干扰:

○附近应无大型电器设备工作

○拨打手机时应远离天平1m以上

○220V 电网中无强干扰

○应无强静电,如房间不能过于干燥,避免使用橡胶、塑料或玻璃的台面和器皿

○操作人员的手和衣服上也会产生强静电存在强电磁干扰的后果:

正常使用中天平突然出现死机,出“H ”,显示混乱、跳字、跑字,天平彻底断电数秒后,再接通电源能恢复正常。

8.2.6 无强气流干扰

强气流源:

○天平放置处通风良好

○空调出风口对准天平

○门窗开启、关闭时

8.2.7室内无腐蚀性气体

8.3 受到良好控制的被测物:

○被测物加上盛物盒总称量应小于天平最大称量。

○被测物具有粉尘性、滚动性、颗粒性、粘滞性、流动性、腐蚀性之一,您应该使用额外的盒子进行称量。

○被测物具有挥发性、吸水性,应使用带盖盒子进行测量。

○被测物具有强磁性,或易带、产生静电,应使用金属盒对被测物进行屏蔽。

○被测物带有水分时,应擦干净并用不渗水的盒子盛装。

○被测物温度与环境温度不一致时,应使用保温盒盛装,保温盒外壳温度应尽可能与环境温度一致,并尽可能密封,防止吸收挥发水分。测量方法:

○将空盒子放在秤盘上,按去皮键去皿;

○拿下盒子,放入被测物;

○放上盒子,待称量结果稳定后读数。若需多次称量,特别注意清空盒子或每次按去皮键。以上类型之一的被测物若不受良好控制,会导致天平称量不准、建立完好的称量系统跳字、跑字、死机、显示乱码、功能失常,甚至彻底损坏天平。

8.4如何使天平状态正常

8.4.1 若刚开箱或移动了放置天平的位置,不要急于使用天平,一般停放数小时或更长,让天平内的机件和元件与周围环境温度一致,并且释放机件受冲击后的应力,否则天平可能会出现跳字、跑字或无法显示零。

8.4.2 天平开机应预热,根据您对称量结果准确度的要求,预热时间可以在数分钟至数小时内选择。预热时间不够,天平零位以及称量示值会出现连续变化,若您急需使用天平,可按下述步骤称量,准确度会明显提高:

○按去皮键清零;

○放上被测物,稳定后记录称量示值;

○拿下被测物,稳定后记录零位示值;

○称量值=称量示值-零位示值(注:两者均用代数值代入公式)。

8.4.3 天平应经常校准

校准砝码是天平唯一的校准物,天平会将校准砝码值记录在存储器内。由于重力位置、环境温度、湿度的变化,会导致同一个砝码在同一台天平上的示值出现较大变化,因此将一个准确的校准砝码与天平放在一起,便于经常校准,改写当前天建立完好的称量系统平内存储器的校准砝码值,对提高称量准确度有不可替代的意义。校准砝码应仔细保管、检定。

8.4.4 天平应经常清洁、保养

首先要防止异物、被测物、水、粉尘等通过称芯孔掉入天平内。时常拿起秤盘,观察秤盘下面或秤盘上是否有异物或粘结物,若有应小心清除干净。根据我们的维修经验,大量的故障源于此类原因。

8.4.5 天平应按规定的时间间隔进行检定

检定方法参见 JJG98-90 《非自动天平试行检定规程》JB5374-91 《电子天平》

注意:电子天平不使用衡器及其它检定规程,并特别注意规程中有关e,d及e=d ,e=10d的解释。
