敬告读者:
● 请在使用本仪器前,详细阅读本说明书。
● 仪器超过一年必须送计量部门或有资格的单位复检,合格后方可使用。
● 玻璃电极的保质期为一年,出厂一年以后,不管是否使用,其性能都会受到影响,应及时更换。
● 第一次使用的pH电极或长期停用的pH电极,在使用前必须在3mol/L氯化钾溶液中浸泡24h。
目 录
● 概述
● 仪器的主要技术性能
● 仪器结构
● 操作步骤
● 仪器的维护
● 缓冲溶液配制方法
● 电极使用维护的注意事项
● 常见故障及其处理
● 成套性
一、概述
PHS-2F型pH计是一台数字显示 pH计, 它采用3位半十进制 LED数字显示。该机适用于大专院校、研究院所、工矿企业的化验室取样测定水溶液的 pH值和电位(mV)值、此外,还可配上离子选择性电极,测出该电极的电极电位。
二、仪器的主要技术性能
1.测量范围: pH:(0.00~14.00)pH
mV:(-1400~+1400)mV
2.仪器级别:0.02级
3.最小显示单位:0.01 pH,lmV
4.温度补偿范围:(0~60)℃
5.电子单元基本误差: pH:±0.01 pH
mV:±2mV±l个字
6.仪器的基本误差:±0.02pH±1个字
7.电子单元输入电流:不大于2×10-12A
8.电子单元输入阻抗:不小于 l×1012Ω
9.温度补偿器误差:±0.01 pH
10. 电子单元重复性误差: pH:不大于0.01 pH
mV:不大于lmV
11.仪器重复性误差:不大于0.01pH
12. 电子单元稳定性:±0.01Ph/3h
13.外形尺寸 1×b×h, mm:290×210×95
14. 重 量:1.5kg
15.正常使用条件:
(1) 环境温度:(5~40)℃;
(2) 相对湿度:不大于85%;
(3) 供电电源:AC(220±22)V,(50±l)Hz;
(4) 无显著的振动,除地球磁场外无外磁场干扰。
三、仪器结构
仪器主机:外型结构
l-机箱盖 2-显示屏 3-面板
4-选择开关旋钮( pH、 mV)
5-温度补偿调节旋钮
6-斜率补偿调节旋钮
7-定位调节旋钮
8-机箱底 9-电极梗插座
10-仪器后面板
11-电源插座
12-电源开关
13-保险丝
14-参比电极接口 15-测量电极插座

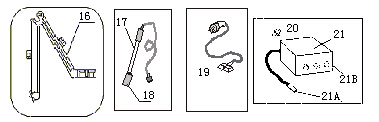

仪器附件及选购件
16-多功能电极架
17-E–201–C型塑壳可充式pH复合电极 18-电极套
19-电源线 20-Q9短路插头
21-电极转换器(选购件) 21A-转换器插头 21B-转换器插座
四、操作步骤
1、开机前准备
a) 电极架(16)旋入电极架插座(9),调节电极架到适当位置。
b) 复合电极(17)夹在 电极架(16)上 拉下电极前端的电极套(18)
c) 拉下橡皮套,露出复合电极上端小孔
d) 用蒸馏水清洗电极
2、开机
a) 电源线(19)插入电源插座(11)
b) 按下电源开关(12),电源接通后,预热30min,接着进行标定。
3、标定
仪器使用前、先要标定。一般说来,仪器在连续使用时,每天要标定一次。
a) 在测量电极插座(15)处拔去Q9短路插头(20);
b) 在测量电极插座(l5)处插上复合电极(l7);
c) 如不用复合电极,则在测量电极插座(15)处插上电极转换器的插头(21A) ;玻璃电极插头插入转换器插座(21B)处:参比电极接入参比电极接口(14)处;
d) 把选择开关旋钮(4)调到pH档;
e) 调节温度补偿旋钮(5),使旋钮白线对准溶液温度值;
f) 把斜率调节旋钮(6)顺时针旋到底(即调到100%位置);
g) 把用蒸馏水清洗过的电极插入pH=6.86的缓冲溶液中;
h) 调节定位调节旋钮(7)、使仪器显示读数与该缓冲溶液当时温度下的pH值相一致(如用混合磷酸盐定位温度为10℃时,pH =6.92);
i) 用蒸馏水清洗电极、再插入pH=4.00(或pH=9.18 )的标准缓冲溶液中,调节斜率旋钮使仪器显示读数与该缓冲液中当时温度下的pH值一致;
j) 重复( g ) ~ ( i )直至不用再调节定位或斜率两调节旋钮为止;仪器完成标定。
4、测量 pH值
经标定过的仪器、即可用来测量被测溶液,被测溶液与标定溶液温度相同与否、测量步骤也有所不同。
(l) 被测溶液与定位溶液温度相同时,测量步聚如下:
a) 用蒸馏水清洗电极头部,用被测溶液清洗一次:
b) 把电极浸入被测溶液中,用玻璃棒搅拌溶液、使溶液均匀,在显示屏上读出溶液的 pH值。
(2) 被测溶液和定位溶液温度不同时,测量步骤如下:
a) 用蒸馏水清洗电极头部,用被测溶液清洗一次;
b) 用温度计测出被测溶液的温度值;
c) 调节“温度”调节旋钮(5),使白线对准被测溶液的温度值;
d) 把电极插入被测溶液内,用玻璃棒搅拌溶液, 使溶液均匀后读出该溶液的pH值。
5、测量电极电位(mV)值
(1) 把离子选择电极或金属电极和参比电极夹在电极架上;
(2) 用蒸馏水清洗电极头部,用被测溶液清洗一次;
(3) 把电极转换器的插头(22A)插入仪器后部的测量电极插座(15)处;把离子电极的插头插入转换器的插座(22B)处;
(4) 把参比电极接入仪器后部的参比电极接口(14)处;
(5) 把两种电极插在被测溶液内,将溶液搅拌均匀后,即可在显示屏上读出该离子选择电极的电极电位(mV值),还可自动显示±极性。
(6) 如果被测信号超出仪器的测量范围,或测量端开路时,显示屏会不亮,作超载报警。
(7) 使用金属电极测量电极电位时,用带夹子的Q9插头,Q9插 接入测量电极插座(15)处,夹子与金属电极导线相接,参比电极接入参比电极接口(14)处。
五、仪器维护
仪器的经常正确使用与维护,可保证仪器正常、可靠地使用,特别象pH计一类的仪器,它必须具有很高的输入阻抗,而使用环境需经常接触化学药品,所以更需合理维护。
1. 仪器的输入端(测量电极插座15)必须保持干燥清洁。仪器不用时,将Q9短路插头插入
插座,防止灰尘及水汽浸入。
2.带夹子连线的Q9插头及电极转换器专为配用其他电极时使用, 平时注意防潮防尘。
3.测量时、电极的引入导线应保持静止,否则会引起测量不稳定。
4.仪器采用了 M0S集成电路、因此。在检修时应保证电烙铁有良好的接地。
5.用缓冲溶液标定仪器时,要保证缓冲溶液的可靠性,不能配错缓冲溶液,否则将导致测量结果产生误差。
六、缓冲溶液配制方法
1. pH4.00溶液:用GR邻苯二甲酸氢钾10.12g,溶解于1000ml的高纯去离子水中。
2. pH6.86溶液:用GR磷酸二氢钾3.387g、GR磷酸氢二钠3.533g,溶解于1000mL的高纯去离子水中。
3. pH9.18溶液:用GR硼砂3.80g、溶解于1000mL的高纯去离子水中。
注意:配制2、3溶液所用的水,应预先煮沸15 min~30min,除去水中溶解的二氧化碳。在冷却过程中应避免与空气接触,以防止二氧化碳的污染。
七、电极使用及维护的注意事项
1. 电极在测量前必须用已知 pH值的标准缓冲溶液进行定位校准,其值愈接近被测值愈好。
2. 取下电极套后,应避免电极的敏感玻璃泡与硬物接触,因为任何破损或擦毛都使电极失效。
3. 测量后,及时将电极保护套套上,套内应放少量外参比补充液以保持电极球泡的湿润。切忌浸泡在蒸馏水中。
4. 复合电极的外参比补充液为3mol/L氯化钾溶液、补充液可以从电极上端小孔加入,复合电极不使用时,拉上橡皮套,防止补充液干涸。
5.电极的引出端必须保持清洁干燥,绝对防止输出两端短路,否则将导致测量失准或失效。
6.电极应与输入阻抗较高的pH计(≥1012Ω) 配套,以使其保持良好的特性。
7.电极应避免长期浸在蒸馏水、蛋白质溶液和酸性氟化物溶液中.
8.电极避免与有机硅油接触。
9.电极经长期使用后,如发现斜率略有降低,则可把电极下端浸泡在4%HF(氢氟酸)中3~5秒钟, 用蒸馏水洗净、然后在0.1 mo l/L盐酸溶液中浸泡,使之复新。
10.被测溶液中如含有易污染敏感球泡或堵塞液接界的物质而使电极钝化,会出现斜率降低现象,显示读数不准。如发生该现象,则应根据污染物质的性质,用适当溶液清洗,使电极复新。
注:选用清洗剂时、不能用四氯化碳、三氯乙烯、四氢呋喃等能溶解聚碳酸树脂的清洗液,因为电极外壳是用聚碳酸树脂制成的,其溶解后极易污染敏感玻璃球泡,从而使电极失效。也不能用复合电极去测上述溶液。
污染物质和清洗剂参考如下:
污染物 清洗剂
无机金属氧化物 低于 lmol/L 稀酸
有机油脂类物质 稀洗涤剂(弱碱性)
树脂高分子物质 酒精、丙酮、乙醚
蛋白质血球沉淀物 酸性酶溶液(如食母生)
颜料类物质 稀漂白液、过氧化氢
八、常见故障及其处理
故 障 原因及处理
一、电源接通,数字乱跳 仪器输入端开路。应插上短路
插或电极插头。
二、定位能调6.86pH但 电极失效,更换电极。
调不到4.00pH。
三、斜率调节不起作用。 斜率电位器坏,更换斜率电位器
九、成 套 性
1. PHS—2F型pH计 l台
2. E—201—C型塑壳可充式pH复合电极 1支
3. 附件一套,以随机装箱单为准
若用户需测量氧化—还原电位(ORP)或测量相应的离子电极电位之场合,请用户选购电极转换器。
附录:缓冲溶液的pH值与温度关系对照表
温度℃ | 0.05mol/kg 邻苯二钾酸氢钾 | 0.025mol/kg 混合物磷酸盐 | 0.01mol/kg 四硼酸钠 |
5 | 4.00 | 6.95 | 9.39 |
10 | 4.00 | 6.92 | 9.33 |
15 | 4.00 | 6.90 | 9.28 |
20 | 4.00 | 6.88 | 9.23 |
25 | 4.00 | 6.86 | 9.18 |
30 | 4.01 | 6.85 | 9.14 |
35 | 4.02 | 6.84 | 9.11 |
40 | 4.03 | 6.84 | 9.07 |
45 | 4.04 | 6.84 | 9.04 |
50 | 4.06 | 6.83 | 9.03 |
55 | 4.07 | 6.83 | 8.99 |
60 | 4.09 | 6.84 | 8.97 |
