目   录

一. 仪器的主要技术性能

二. 仪器的外形结构

三. 仪器的使用方法

四. 仪器的维护

附录1. 缓冲溶液的配制

附录2. 缓冲溶液的pH值与温度的关系对照表

   使用本仪器之前，请仔细阅读使用说明书，以便使您能正确使用仪器，避免不必要的测量误差,  确保测量精度, 延长仪器的使用寿命。

   PHB-4便携式pH计,是一台由单片机控制，具有温度及pH双显示及缓冲溶液自动识别的3位数字显示的pH计，  它不仅适用于工矿、研究院所的化验室取样测定水溶液的酸度(pH)值和测量电极电位(mV)值，由于本仪器具有体积小，携带方便，还特别适合于在无交流供电电源的地方用作水溶液的pH测定。

一、 仪器的主要技术性能

1．   仪器正常使用条件

(1) 环境温度(5~35)℃；

(2) 相对湿度不大于80%；

(3) 被测溶液温度：(5~60)℃；

(4) 供电电源：二节5号碱性电池；

(5) 无显著的振动；

(6) 除地球磁场外无外磁场干扰。

2．仪器的主要技术参数

(1)  仪器级别：0.1级

(2)  测量范围：pH：(0.00~14.00) pH

        mV：(-1400~0)mV ，(0~+1400)mV，(自动极性显示)

(3) 电子单元基本误差：pH：±0.03pH

                   mV：±0.2%FS；

(4) 电子单元输入电流：1×10-11A；

(5) 电子单元输入阻抗：5×1011Ω；

(6) 电子单元稳定性：±0.03pH±1个字/3h；

(7) 溶液温度补偿范围：(0~60)℃;

(8) 仪器重复性：0.03pH

(9) 仪器外形尺寸：L×b×h,mm:170×75×30

(10) 仪器重量(kg)：0.5

3. 仪器附件

(1) PHB-4型电子单元一台；

(2) E-201-C9复合电极一支；

附件一套，祥见装箱单

二、仪器的外形结构

   仪器外型结构如图

1―电极插口；

2―电极固定架；

3―显示屏；

4―电源开关 键；

5― “升”键；

6―“降”键；

7―“确认”键；

8―“模式”键；

9― 背光按钮

三、仪器的使用方法

      仪器供电电源为二节5号碱性电池，打开仪器背部的电池盖，放入电池。仪器在使用前，即测量溶液pH值前，先要标定。但并不是每次使用前都要标定，一般当测量间隔时间比较短的情况下，每天标定一次即可。

       仪器采用二点标定的方式进行，具体步骤如下：

(1)  按“开关”键，接通电源，仪器进入“mV”测量状态；

(2)  按“模式”键仪器进入温度设置状态，“℃”指示符号闪烁。模式循环如下：

mV测量（显示MEAS和 mV）        温度设置（显示℃闪烁）       pH标定1（显示STD1）     pH标定2（显示STD2）         pH测量（显示MEAS和 pH）；

(3)  按“▲”或“ ▼”键，使仪器温度显示为标定溶液的温度，按“确认”键，把设置的温度存入仪器内，此时“℃”指示符号停止闪烁；

(4)  然后再按“模式”键，此时仪器显示“STD1”表明仪器进入第一点标定，（如果不须要进行标定则再按“模式”键二次，使仪器显示“MEAS” 直接进入PH测量）；

(5)  先把电极用蒸馏水清洗，然后把电极插在三种pH缓冲溶液中的任意一种，此时仪器显示第一点缓冲溶液的电位mV值，待读数稳定后按“ 确认”键，仪器显示第一点缓冲溶液的pH值，第一点标定结束。再按“模式”键此时仪器显示“STD2”表明仪器进入第二点标定状态；

(6)  取出插在pH缓冲溶液中的电极，用蒸馏水清洗。把清洗过的电极插入另一种pH缓冲溶液中，此时仪器显示第二点缓冲溶液的电位mV值，待读数稳定后按“确认”键，仪器显示第二点缓冲溶液的PH值，再按“模式”键，此时“STD2”熄灭，“MEAS”显示，表明仪器标定结束进入pH测量状态。

经标定的仪器就可以进行pH值的测量（在不进行新的标定前仪器存储最后一次标定的参数），但遇下列情况下，则仪器必须重新标定。

(1)    溶液温度与标定时的温度有很大的变化时；

(2)    离开溶液时间过久的电极；

(3)    换用了新的复合电极；

(4)    测量浓酸(pH<2)或浓碱(pH>12)之后；

(5)    测量含有氟化物的溶液而酸度在pH<7的溶液或较浓的有机溶液之后。

       当被测溶液的温度与标定时缓冲溶液温度不同时，必须将温度重新设置为被测溶液温度，设置方法按步骤（2）、（3）进行，然后再按“模式”键三次使仪器显示“MEAS  pH”即可测量溶液的pH值。

 测量电极电位(mV)值：

(1)    接通电源，仪器即进入“mV”测量模式。

(2)    接上各种适当的离子选择电极；

(3)    用蒸馏水清洗电极，用滤纸吸干；

(4)    把电极插在被测溶液内，即可读出该离子选择电极的电极电位(mV值)并自动显示“＋”、“-”极性。

 当须在夜间进行测量时，可按下仪器左上角的背光按钮，此时仪器背光点亮(背光点亮耗电将增加，将降低电池使用寿命，不在夜间使用，请不要按背光按钮)。

如果仪器出现不正常现象，可将仪器关掉，然后按住“确认”键，再将仪器打开，使仪器处于初始化状态。

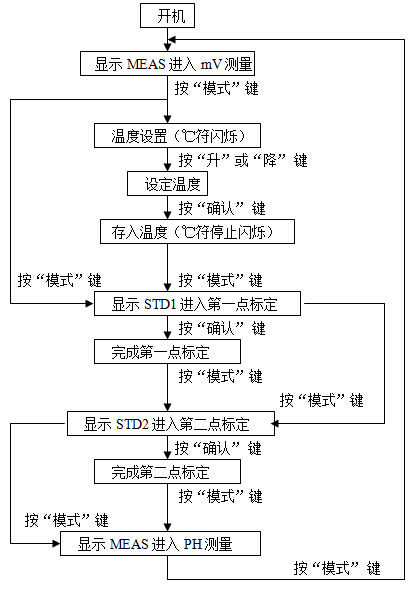

仪器操作流程图：

四、仪器的维护

       仪器性能的好坏，除了仪器本身结构之外，与良好的维护是分不开的，特别是pH计这类仪器，它必须具有很高的输入阻抗，而且使用环境经常要接触化学药物，因此，合理的维护更有必要。

1．  仪器的输入端（即复合电极插口）必须保持高度清洁，电极插头不要经常拨下，以防止灰尘及高湿浸入。

2．  复合电极的电极头部很薄，因此，勿与硬物相碰，防止电极损坏。

3．  复合电极头部勿接触污物，如发现沾污可用医用棉花轻擦电极头部，或用0.1mol/L的稀盐酸清洗。

4．  复合电极头部裂纹或老化(久放一年以上)，则应调换新的电极，否则反应缓慢，甚至造成较大的测量误差，新的电极在使用之前需在3mol/L氯化钾溶液中浸泡24h。

5．  用缓冲溶液标定仪器时，要保证缓冲溶液的可靠性，因为缓冲溶液精度低，将导致测量结果的误差，缓冲溶液可以自行配制，配制方法附后。

6．  当仪器液晶左上角显示“LOBAT”，请更换电池。

7．  请不要让强烈阳光长时间直射液晶显示器，以延长液晶显示的使用寿命，必须防止硬物碰撞，划伤显示器表面玻璃。

8．  仪器长期不用请将电池取出。

附录1：缓冲溶液的配制

1．  pH4缓冲溶液(0.05mol/kg邻苯二甲酸氢钾溶液)，称取(先在115℃±5℃下烘干 2h～3h的)邻苯二甲酸氢钾10.12g溶于蒸馏水，在容量瓶中稀释至1000ml。

2．  pH6.86缓冲溶液(0.025mol/kg磷酸二氢钾和0.025mol/kg磷酸氢二钠混合溶液)。分别称取先在115℃±5℃下烘干 2h～3h的磷氢二钠3.53g和磷酸二氢钾3.39g溶于蒸馏水，在容量瓶中稀释至1000ml。所用蒸馏水应预先煮沸15min～30min。

3．  pH9缓冲溶液(0.01mol/kg硼砂钠溶液)，称取硼砂钠3.80g(注意：不能烘)溶于蒸馏水，在容量瓶中稀释至一升，蒸馏水应预先煮沸15min～30min。

附录2：缓冲溶液的pH值与温度关系对照表
