一、GB/T 1963.2-2005测试方法

使用仪器：ZDJ-5型自动滴定仪（上海雷磁）

国标测试具体方法：

完全充电的铅酸蓄电池用0.75（A）的电流连续充电2h后开始收集气体。

按图所示方法将3只分别装有氢氧化钠溶液和蒸溜水的吸收瓶（500ml）串联收集气体2h，其中第一个吸收瓶内装有0.01mol/l的氢氧化钠溶液25ml及蒸馏水70ml，第二，第三个吸收瓶内分别装有蒸馏水50ml，收集气体时间从溶液中产生气泡开始计时。

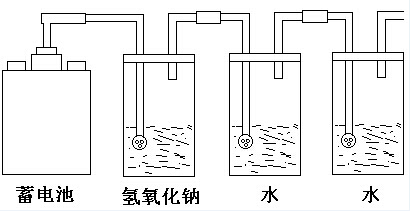

防酸雾试验气体收集装置

2h后将收集气体后的溶液移至500ml烧杯中，用第二，第三吸收瓶中的溶液依次洗涤第一个吸收瓶，然后再将三个吸收瓶统一用50ml蒸馏水洗涤，洗涤液一同并入500 ml烧杯中，加入18～20滴中性红甲基蓝混合指示剂。然后用0.01mol/l的盐酸标准溶液滴定，直至溶液由绿色变为兰色为终点。

出现的问题：滴定终点显色剂显色不明显，使测试无法正常进行。

解决方案：采用自动电位滴定方法进行测试

二、自动电位滴定测试方法

仪器：ZDJ-5型自动电位滴定仪

电极：231-01玻璃电极，232-01参比电极

试剂：标准滴定液0.01mol/l盐酸溶液

实验：按国标方法，把三个吸收瓶中的吸收液并入500ml烧杯中，用0.01mol/l盐酸标准溶液进行滴定。

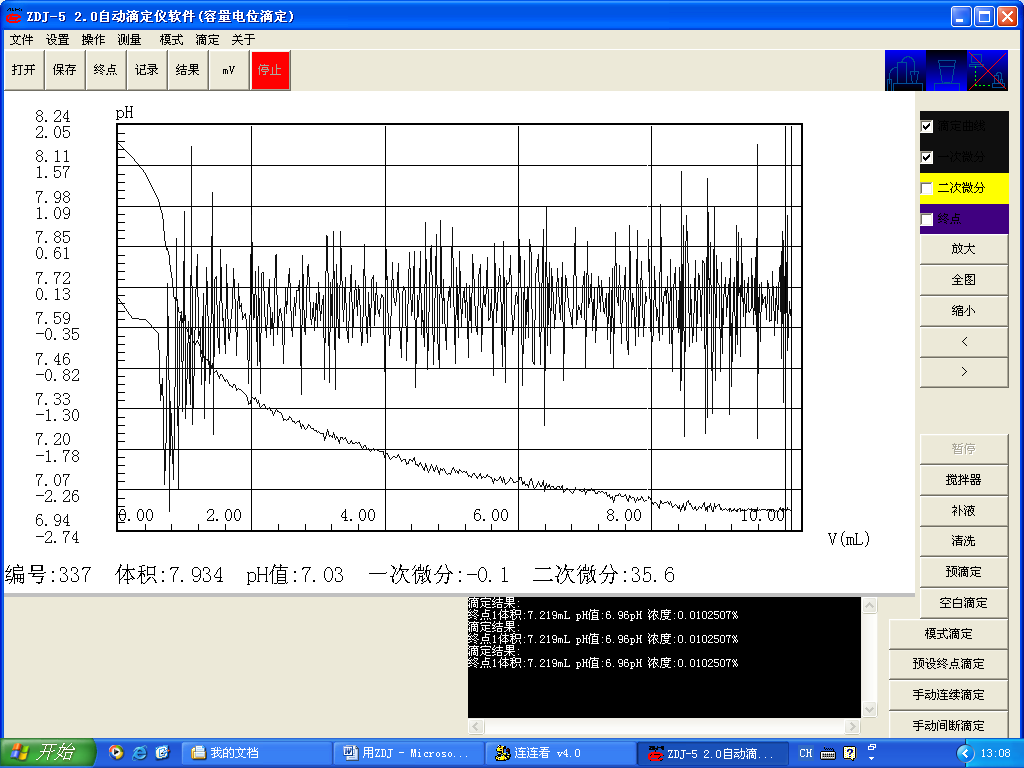

滴定模式：（1）本样品测试用预滴定模式滴定效果较差，滴定终点不明显。（2）采用预设终点模式滴定。设定滴定终点pH=7，预控点pH=7.05开始滴定，滴定结果如图：

从图可知从预控点pH=7.05滴定至终点pH=7所消耗的0.01ml/l盐酸滴定液达4.3ml。

得出采用国标方法进行测量产生误差原因：铅酸蓄电池内酸液和铅板组成，其成份复杂，过充电后产生的酸雾被碱液吸收后形成弱酸强碱盐，在pH=7附近形成缓冲溶液，以至在pH=7附近滴定很难到达终点，变色剂变色很慢终点无法判别。

建议：设置滴定终点为pH=7，预控点为pH=7.02，可使测试获得良好效果。

结论：此方法被上海技术监测局所认可，并建议将此方法写入国家标准.

文章来源雷磁官网
