气相色谱仪是应用面很广的几种分析仪器之一，已成为石油化工、环境保护、食品安全、医药卫生、国防和法检以及超纯材料等各个领域中分离或分析理想的仪器。

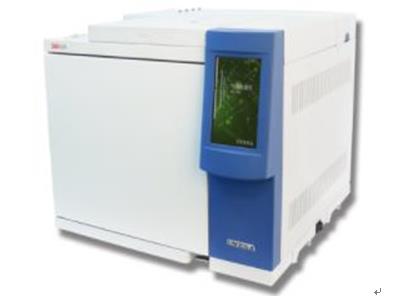

上海仪电分析GC137气相色谱仪

气相色谱仪的使用步骤如下：

1、打开稳压电源。

2、打开氮气阀，打开净化器上的载气开关阀，然后检查是否漏气，保证气密性良好。

3、调节总流量为适当值(根据刻度的流量表测得)。

4、调节分流阀使分流流量为实验所需的流量(用皂膜流量计在气路系统面板上实际测量)，柱流量即为总流量减去分流量。

5、打开空气、氢气开关阀，调节空气、氢气流量为适当值。

6、根据实验需要设置柱温、进样口温度和FID检测器温度。

7、打开计算机与工作站。

8、FID检测器温度达到150oC以上，按FIRE键点燃FID检测器火焰。

9、设置FID检测器灵敏度和输出信号衰减。

10、待所设参数达到设置时，即可进样分析。

11、实验完毕后，先关闭氢气与空气，用氮气将色谱柱吹净后关机。

三、气相色谱仪使用注意事项

气相色谱仪在使用过程中一般应着重关注以下几个地方。

1.对气相色谱仪分析室的要求

(1)分析室周围不得有强磁场，易燃及强腐蚀性气体。

(2)室内环境温度应在5～35度范围内，湿度小于等于85%(相对湿度)，且室内应保持空气流通。有条件的厂应该安装空调。

(3)基本具备好3000x800x600 (长X宽X高) (mm)的能承受整套仪器，便于操作的工作平台。平台不能紧靠墙，应离墙0.5～1.0米，便于接线及检修用。

(4)为防止电压波动造成检测的干扰应装备单独容量在10KVA左右的动力线路电源。

2.配套气源准备及净化

仪器工作时气体一般由供气钢瓶供应，钢瓶的减压阀要经常检漏，对气体纯度要求较高，纯度应该大于99.99%。对于空气和氢气发生器，需要定期进行放水、更换干燥剂。

(1)气源准备，事先准备好需用气体的高压钢瓶(一般大中城市均可购到)，装某一种气体的钢瓶只能装这种气体，每个钢瓶的颜色代表一种气体，不能互换。一般用高纯氮气，高纯氢气，无油空气这三种气体，每种气体应准备两个钢瓶，以调换备用。有的厂使用氮气发生器、氢气发生器和空气压缩机也可，但空压机必须无油。凡钢瓶气压下降到1～2Mpa时，应更换气瓶。一般厂家使用使用以上气体99.99%即可，如气相色谱仪配备电子捕获检测器应使用钢瓶高纯气源，纯度在99.999%以上。

(2)气源净化为了出去各种气体中可能含有的水分，灰分和有机气体成分，在气体进入仪器之前应先经过严格净化处理。现在国内的气体发生器具有较高的发展技术，一般配置5A分子筛或活性炭过滤净化装置，基本可以满足气相色谱仪要求。若使用钢瓶高纯气体，则需要进行净化过滤后使用。对一些高端的色谱仪附有净化器，且内已填有5A分子筛，活性炭，硅胶，基本可满足要求。

3.气相色谱仪成套性检查及安放

仪器开箱后，按资料袋内附件清单，进行逐项清点，并将易损零件的备件予以妥善保存。然后按照仪器的使用说明书上要求，将其放置于工作平台上，并对着接线图和各插头，插座将仪器各部分连接起来，连接色谱工作站。

4.气相色谱仪气路连接和气路气密性检查

对于气相色谱仪气路链接一般由色谱仪生产厂家工程技术人员进行，在无法达到满足的情况下应严格按照使用说明书中要求在专业人员指导下安装连接。

气密性检查是一项十分重要的工作，若气路有漏，不仅直接导致仪器工作不稳定或灵敏度下降，而且还有发生泄漏的危险，特别是氢气更应该加以重视。气相色谱仪气密检查一般是检查载气流路，其重点是管路接头处，对于氢气和空气流路也要做相应的检查。

5.进样口

根据实践经验，大多数仪器在进样50～100次之后隔垫会出现损坏的情况，峰保留时间有时也会变化，甚至出现鬼峰，此时需要对隔垫进行更新。对隔垫的完好情况应定期进行检查，如果发现隔垫出现裂口或者有较多的隔垫碎屑时必须进行更换。同时，要定期清洗进样口内的玻璃衬管。


6.色谱柱

在安装毛细管时，要保证色谱柱的两端切口是平整的。毛细柱在长时间不使用的情况下，在将毛细柱接进入样口和检测器之前应将其两端切掉2cm左右。

7.检测器

未处于工作状态的检测器不应开启，应使其保持关闭状态。对于ECD检测器，其在排放放空气时应设置导管，把空气排出室外。平时使用时也应该注意，不要把空气引入到ECD检测器中。

结语

气相色谱仪作为现代主流的检测设备，其工作原理并不难懂，但设备使用有着严格的操作程序。每个使用环节都一定的要求，从气源、设备到外界环境条件都有特殊要求。只有了解了这些要求才能高效、快捷的使用气相色谱仪。
